4.3.2. Auto Route

4.3.2. Auto Route

Schaltet den Auto-Routing-Modus ein oder aus. Wenn diese Funktion aktiv ist, führt PiCri die automatische Verlegung neu platzierter Rohrelemente mithilfe der Auto-Routing-Logik durch.

PiCri Benutzeroberfläche Auto Route BefehlszeileMenüband Schaltfläche Auto Routing

Menüband-Schaltfläche: AutoRouting > Auto Route
Befehl: PiCriAutoRouting

Der aktuelle Status (EIN/AUS) wird in der Befehlszeile angezeigt und bleibt zwischen den Sitzungen erhalten. Wenn Sie Rohrobjekte platzieren, während die automatische Verlegung aktiviert ist, fängt PiCri die Platzierung ab und wendet den Verlegungsalgorithmus automatisch an.

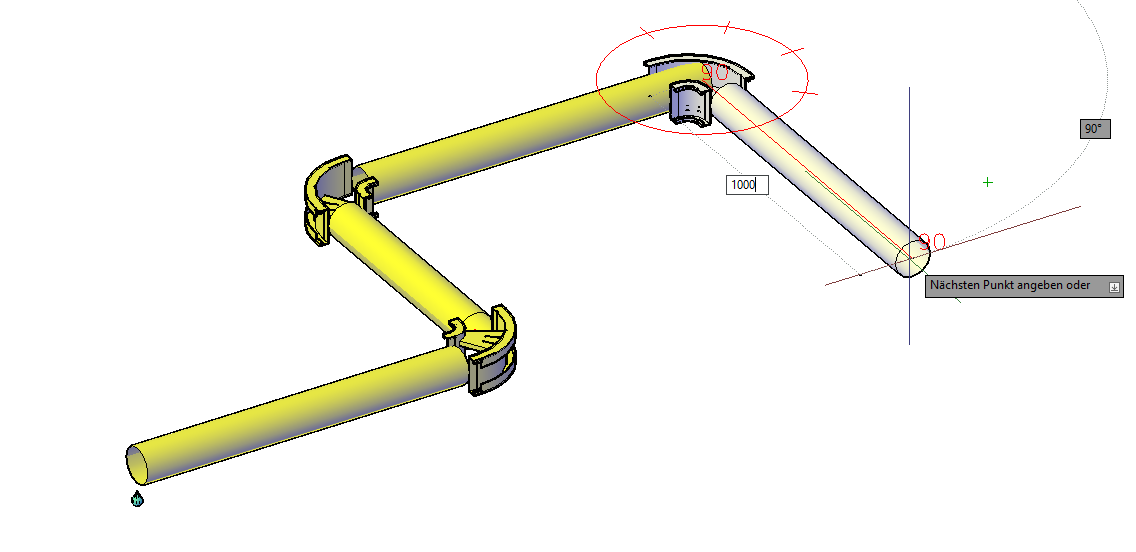

Verhalten ohne aktiviertes Auto-Routing: Bei deaktiviertem Auto-Routing werden Kabelkanal-Bauteile weiterhin als Rohrleitungen mit rundem Profil platziert (so, wie Plant 3D dies standardmäßig vornimmt). Lediglich an Bögen wird bereits das Kabelkanal-Profil dargestellt. Erst mit aktiviertem Auto-Routing werden neu platzierte gerade Stücke unmittelbar in echte Kabelkanal-Geometrie umgewandelt. Bestehende, runde Rohrleitungen lassen sich nachträglich über „Konvertieren“ (siehe Abschnitt 6.3).
