4.4.3. Externe Referenzen steuern

Erweitert die Clip-Box-Funktionalität um eine fein abgestufte Steuerung der Sichtbarkeit, Fangbarkeit und Wählbarkeit aller externen Referenzen (XRefs) der aktuellen Zeichnung. Die Funktion arbeitet eigenständig und kann auch in Zeichnungen verwendet werden, die keine Clip-Box enthalten.

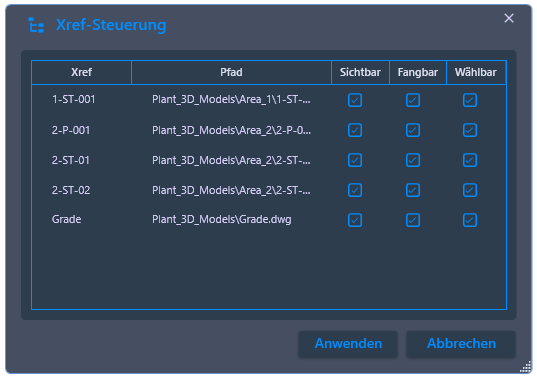

XRef-Steuerung: Dialog zum Konfigurieren der Sichtbarkeit und Fangbarkeit von XRefs

Anwendungsnutzen: Bei der Arbeit in komplexen Modellen mit vielen externen Referenzen orientieren sich AutoCAD-Objektfänge oft an Geometrie aus diesen XRefs und führen zu fehlerhaft gefangenen Punkten. Mit der XRef-Steuerung lassen sich störende Referenzen einzeln auf „nur sichtbar“ schalten – Geometrie bleibt zur Orientierung erkennbar, kann aber weder ausgewählt noch gefangen werden.

Menüband-Schaltfläche: Clip-Box > XRef
Befehl: PiCriClipBoxXref

Ablauf:

Starten Sie den Befehl. PiCri zeigt eine Liste aller in der aktuellen Zeichnung referenzierten externen Zeichnungen an.
Stellen Sie für jede Referenz die drei Eigenschaften individuell ein: Sichtbar (XRef wird angezeigt), Fangbar (Objektfänge greifen auf Geometrie der XRef), Wählbar (XRef-Geometrie kann angeklickt und ausgewählt werden).
Klicken Sie auf Apply. Die Einstellungen werden sofort wirksam – Objektfänge orientieren sich nur noch an Geometrie der weiterhin „fangbaren“ Referenzen.

Zusammenspiel mit der Clip-Box: Wenn eine Clip-Box aktiv ist, wirkt die XRef-Steuerung zusätzlich zum Clipping. So können externe Referenzen auch innerhalb der Clip-Box gezielt von Auswahl und Fang ausgenommen werden, ohne sie unsichtbar zu schalten.
