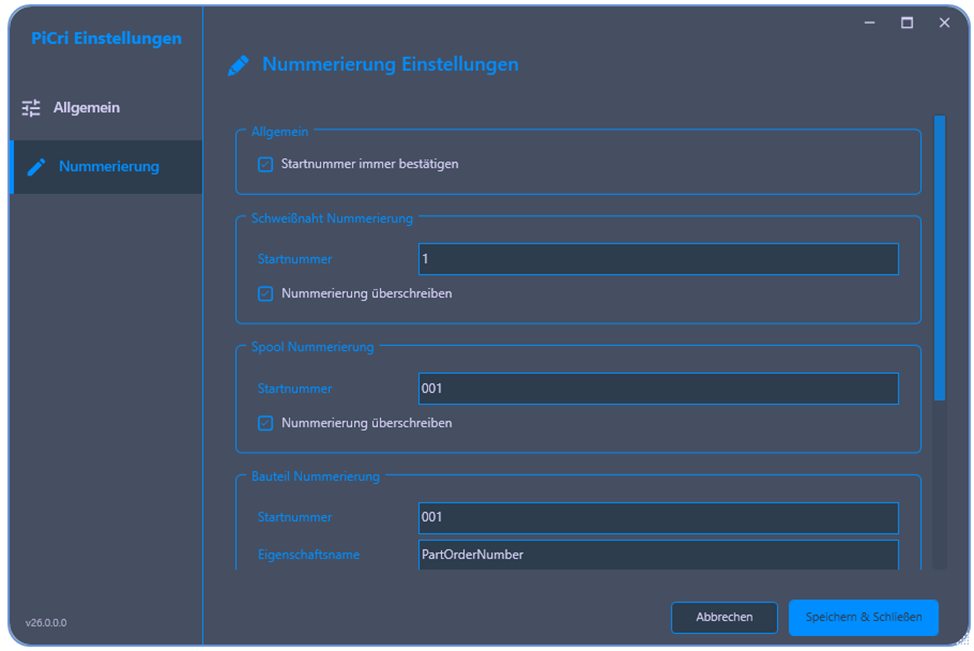

5.1.2. Seite „Nummerierung“

Einstellung

Beschreibung

Startnummer immer bestätigen

Wenn diese Option aktiviert ist, werden Sie vor jedem                                             Nummerierungsvorgang aufgefordert, die Startnummer zu bestätigen oder zu ändern. Wenn diese Option deaktiviert ist, verwendet die Nummerierung automatisch die                                             konfigurierte Startnummer.

Einstellung

Beschreibung

Startnummer

Die Startnummer für die Schweißnahtnummerierung (z. B. 1, 001, 0010). Das Format bleibt erhalten – führende Nullen                                             definieren die Nummernauffüllung.

Nummerierung überschreiben

Wenn diese Option aktiviert ist, werden bei einer                                             erneuten Schweißnahtnummerierung einer bereits                                             nummerierten Rohrleitung die vorhandenen Nummern überschrieben. Ist die Option deaktiviert, gibt der Befehl eine Warnung aus und bricht ab, wenn die                                             Rohrleitung bereits nummeriert ist.

Einstellung

Beschreibung

Startnummer

Die Startnummer für die Spool-Nummerierung.

Nummerierung überschreiben

Wenn diese Option aktiviert ist, können vorhandene Spool-Nummern überschrieben werden.

Einstellung

Beschreibung

Startnummer

Die Startnummer für die Teilenummerierung.

Eigenschaftsname

Der Name der benutzerdefinierten Eigenschaft, die zum Speichern von Teilenummern verwendet wird. Diese Eigenschaft muss vor der Verwendung der Teilenummerierung zur Tabelle „EngineeringItems“ im Plant 3D-Projekt hinzugefügt werden.

Befestigungselemente einbeziehen

Wenn diese Option aktiviert ist, werden                                             Befestigungselemente in die Teilenummerierung                                             einbezogen. Wenn diese Option deaktiviert ist, werden Befestigungselemente übersprungen.

Einstellung

Beschreibung

Skalierfaktor Führungslinie

Skalierungsfaktor für die Länge der Führungslinie bei Nummerierungsanmerkungen. Erhöhen Sie diesen Wert für größere Modelle oder verringern Sie ihn für kleinere.

Schriftgröße

Textgröße für Nummerierungsanmerkungen.

Schriftfarbe

Klicken Sie auf das Farbfeld, um die AutoCAD-Farbauswahl zu öffnen, und wählen Sie die                                             Textfarbe für die Anmerkungen aus.
