4.1.6. Excel-Bericht
4.1.6. Excel-Bericht

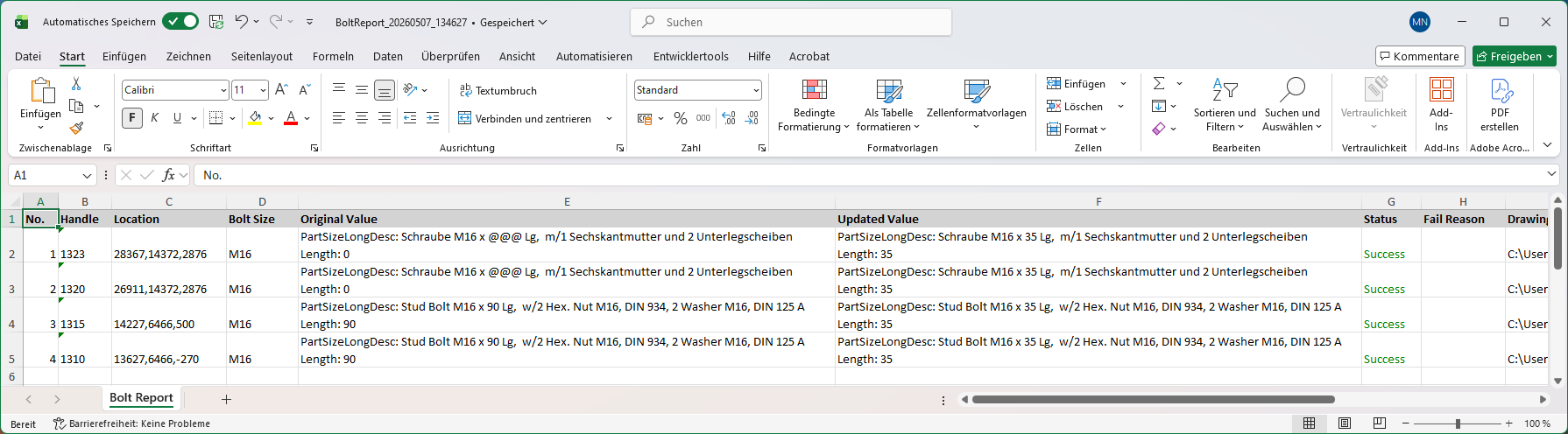

Nach der Verarbeitung wird automatisch ein Excel-Bericht erstellt und
geöffnet. Der Bericht wird in Ihrem Ordner „Dokumente“
unter dem Dateinamen
BoltReport_YYYYMMDD_HHMMSS.xlsx gespeichert.
Der Bericht enthält ein einziges Arbeitsblatt mit dem Namen „Bolt Report“ und den folgenden Spalten:
| Spalte | Beschreibung |
|---|---|
| No | Fortlaufende Zeilennummer. |
| Handle | Der AutoCAD-Handle des Schraubverbinder-Objekts. |
| Position | Die X-, Y- und Z-Koordinaten des Verbindungselements (auf ganze Zahlen gerundet). |
| Schraubengröße | Die Bezeichnung der Schraubengröße (z. B. M16). |
| Ursprünglicher Wert | Die ursprünglichen Eigenschaftswerte vor der Aktualisierung. Zeigt
PartSizeLongDesc, PartFamilyLongDesc,
Length and
NumberInSet an, sofern diese geändert
wurden. |
| Aktualisierter Wert | Die neuen Eigenschaftswerte nach der Aktualisierung. |
| Status | Farbcodiertes Ergebnis: Grün = Erfolgreich, Orange = Übersprungen (keine Änderungen erforderlich), Rot = Fehlgeschlagen (Berechnungsfehler oder Überschreitung der maximalen Länge). |
| Fehlergrund | Erklärung, warum die Aktualisierung übersprungen wurde oder fehlgeschlagen ist. |
| Zeichnungsname | Der Name der Zeichnung, die den Schraubensatz enthält. |
