4.10.2. Hoch- und Tiefpunkt erkennen

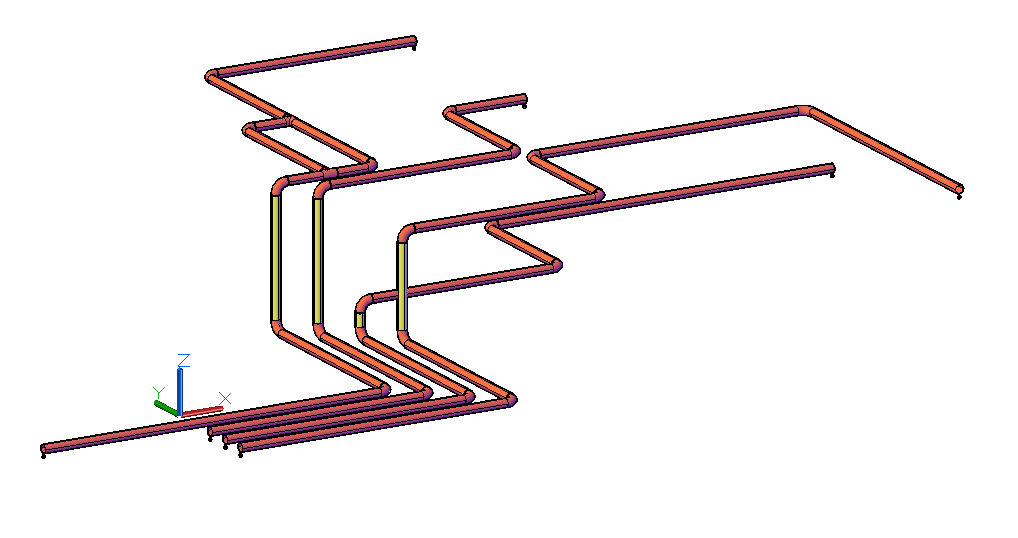

Ermittelt die höchste und die niedrigste Koordinate – für alle Leitungsnummern. Die beiden Punkte werden im 3D-Modell rot hervorgehoben und zusätzlich als Textinformation im Dialog angezeigt.

Menüband-Schaltfläche: Design > Hoch-/Tiefpunkt erkennen
Befehl: PiCriHighLowPoint

Ablauf:

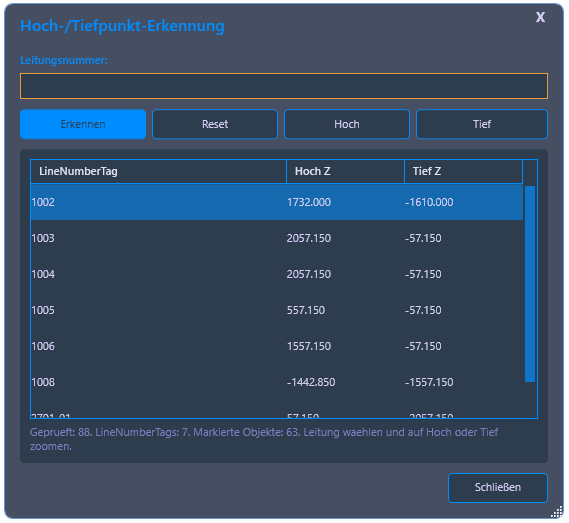

Starten Sie den Befehl. Klicken Sie auf Erkennen. PiCri ermittelt die höchste und niedrigste Koordinate der Leitungsnummern, hebt die zugehörigen Stellen rot hervor und zeigt die Werte als Text an.
Über die High and Low zoomen Sie direkt zum jeweiligen Punkt im Modell.
Use Reset entfernen Sie die rote Hervorhebung wieder.
