4.10.3. Rohrleitungssäcke erkennen

Erkennt Rohrleitungssäcke (lokale Tiefpunkte einer Leitung, in denen Medium nicht selbständig abfließen kann) und hebt diese im Modell rot hervor. Solche Säcke sind in vielen Anlagen unerwünscht, weil sie die vollständige Entleerung der Rohrleitung verhindern – sie sind aber selbst bei sorgfältiger Planung nicht immer leicht zu erkennen.

Menüband-Schaltfläche: Design > Rohrleitungssäcke erkennen
Befehl: PiCriSaggingSection

Ablauf:

Starten Sie den Befehl. Wählen Sie zwischen Aktuelle Zeichnung oder einer einzelnen Leitungsnummer.

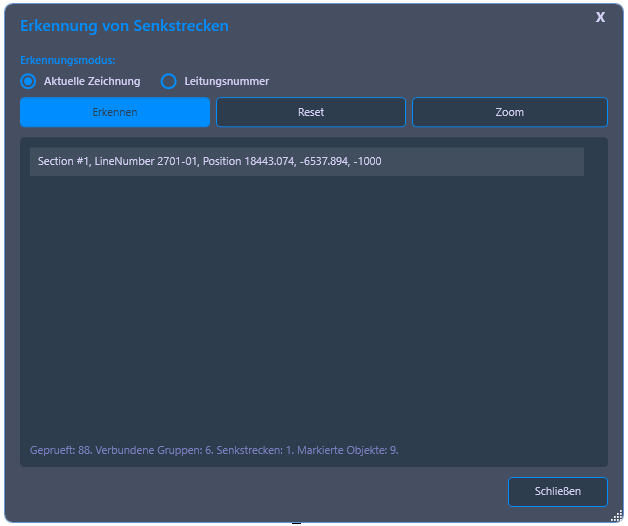

Klicken Sie auf Erkennen. PiCri analysiert den Höhenverlauf und hebt erkannte Rohrleitungssäcke rot hervor. Anhand der Markierung lässt sich beurteilen, ob die jeweilige Stelle anzupassen ist.
Mit Reset entfernen Sie die rote Hervorhebung wieder und das Modell erscheint in den ursprünglichen Farben.
