4.2.2. Nummerierung

Weist den im aktuellen Modus identifizierten Komponenten entlang einer ausgewählten Rohrleitung automatisch fortlaufende Nummern zu.

Anwendungsnutzen: Einmal vergebene Nummern werden als Eigenschaft am jeweiligen Objekt gespeichert und bleiben damit über alle abgeleiteten Dokumente hinweg konsistent. So erscheinen identische Schweißnaht-, Spool- oder Teilenummern in jeder Isometrie, jeder Stückliste und jeder Schweißnahtliste an genau derselben Position. Korrekturen einzelner Nummern sind weiterhin jederzeit möglich.

Ablauf:

Wählen Sie den Modus (Schweißnaht, Spool oder Teil) aus der Dropdown-Liste aus.
Klicken Sie in der Multifunktionsleiste auf „Nummerierung“.

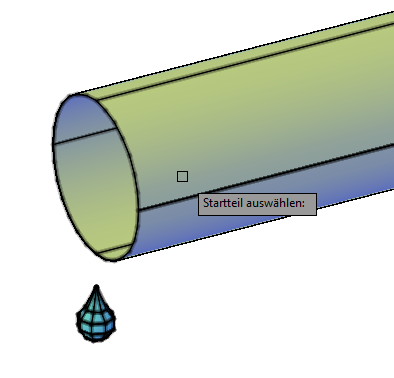

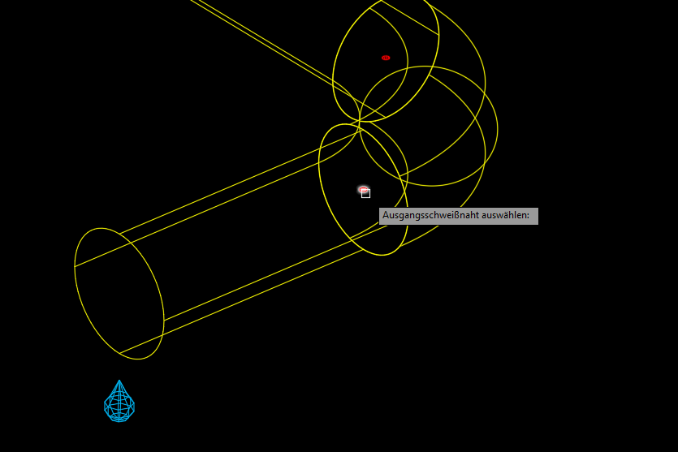

Wählen Sie ein Startrohr, eine Startarmatur oder eine Schweißnaht in der Zeichnung aus. Dadurch wird die Rohrleitung identifiziert (über LineNumberTag).

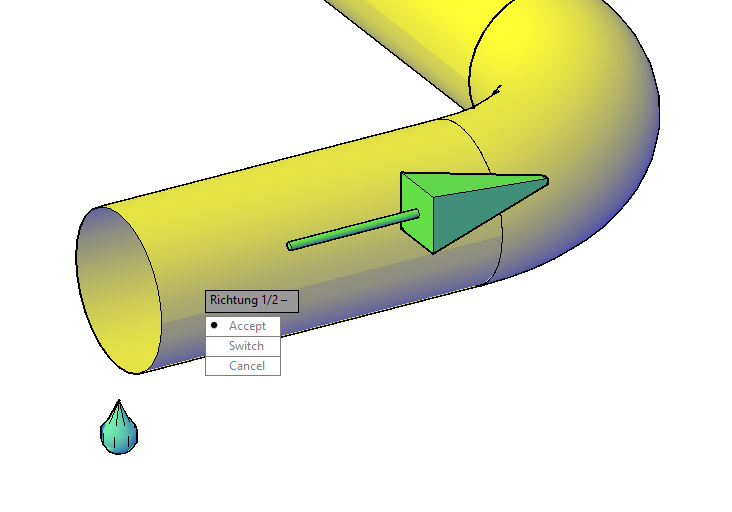

Es wird ein Richtungspfeil angezeigt. Sie werden aufgefordert, die Eingabe zu akzeptieren, die Richtung umzukehren oder den Vorgang abzubrechen.
Wenn die Einstellung „Startnummer immer bestätigen“ aktiviert ist, werden Sie in einem Dialogfeld aufgefordert, die Startnummer einzugeben oder zu bestätigen.
PiCri durchläuft die Rohrleitung in der gewählten Richtung und weist jeder Schweißnaht, jedem Spool-Grenzwert oder jedem Teil fortlaufende Nummern zu.

Befehl: PiCriGenericNumbering

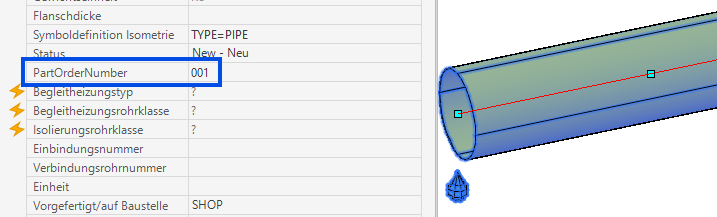

Hinweise: - Wenn die Rohrleitung bereits nummeriert wurde und „Nummerierung überschreiben“ in den Einstellungen deaktiviert ist, zeigt der Befehl eine Warnung an und bricht ab. - Die Spool-Nummerierung gruppiert Teile zu Spool-Segmenten und weist jedem Segment eine Spool-Nummer zu. - Die Teilenummerierung schreibt in eine benutzerdefinierte Eigenschaft (konfigurierbar in den Einstellungen; die Eigenschaft muss der Tabelle „EngineeringItems“ im Projekt hinzugefügt werden).
