4.2.3. Anzeigen

Schaltet die Sichtbarkeit von Nummerierungsanmerkungen für den aktuellen Modus um.

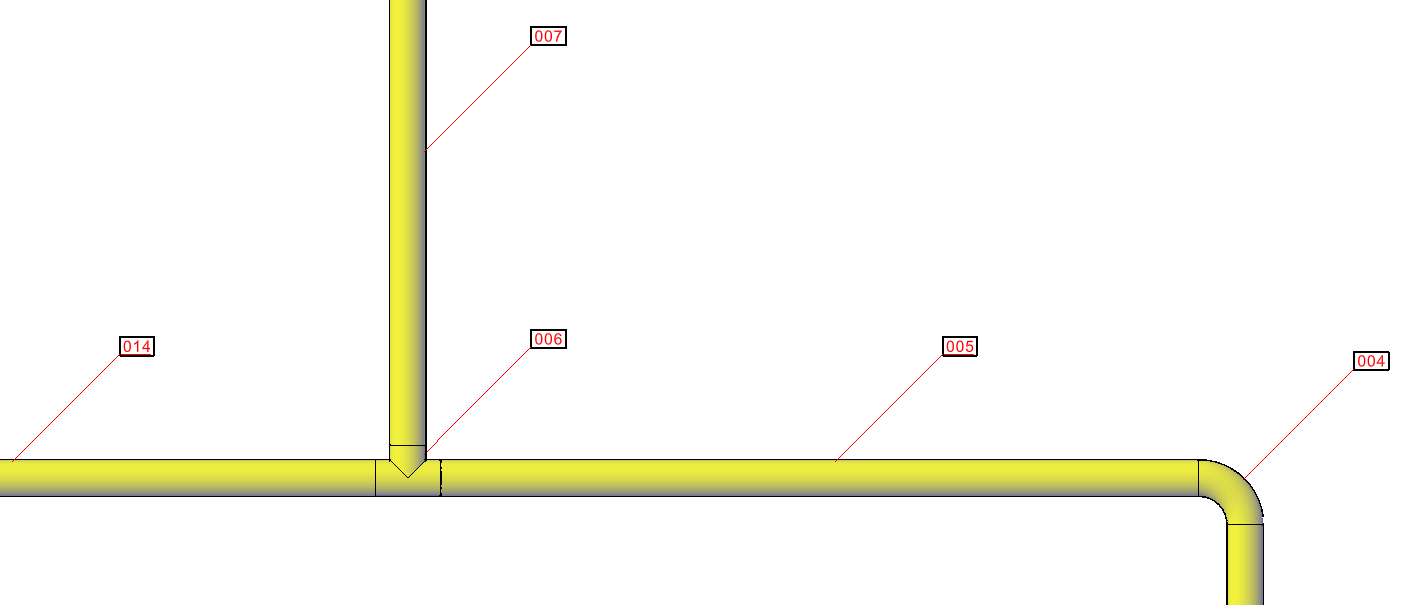

Schweißnahtmarkierungen im 3D-Modell anzeigen

Anwendungsnutzen: Anstatt die Nummern jedes Objekts einzeln im Eigenschaften-Dialog zu prüfen, lassen sich alle Nummern eines Modus direkt im 3D-Modell einblenden. So können Reihenfolge und Vollständigkeit der Nummerierung schnell und übersichtlich kontrolliert werden – insbesondere in größeren Rohrleitungssystemen.

Verhalten je nach Modus:

Schweißnaht: Erstellt oder entfernt 3D-Textanmerkungen an Schweißnahtstellen, die die Schweißnahtnummer anzeigen.
Spool: Schaltet die farbcodierte Anzeige um – jedem Spool-Segment wird zur visuellen Identifizierung eine eigene Farbe zugewiesen. Durch erneutes Ausführen des Befehls werden die ursprünglichen Objektfarben wiederhergestellt.
Teil: Erstellt oder entfernt 3D-Textbeschriftungen an Teilpositionen, die die Teilenummer anzeigen.

Befehl: PiCriGenericShow
