4.9.1. Geometrie abstimmen

Gleicht die Geometriewerte zwischen zwei benutzerdefinierten Bauteilen (Custom Parts) ab. Anders als beim klassischen Eigenschaften-Pinsel werden hier die im Python-Skript hinterlegten Geometrie-Parameter angepasst, sodass Quell- und Zielbauteil anschließend dieselbe Form haben. Dies ist nützlich, wenn ein Custom Part im Lauf der Planung versehentlich mit abweichenden Werten platziert wurde.

Schaltfläche 'Geometrie abstimmen' im Menüband 'Eigenschaften', Gruppe 'Geometrie

Menüband-Schaltfläche: Eigenschaften > Geometrie
Befehl: PiCriMatchGeometry

Ablauf:

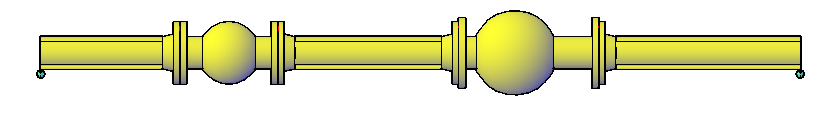

Starten Sie den Befehl. Wählen Sie das Quellobjekt (das Bauteil mit der korrekten Geometrie) und anschließend das Zielobjekt, das angepasst werden soll.

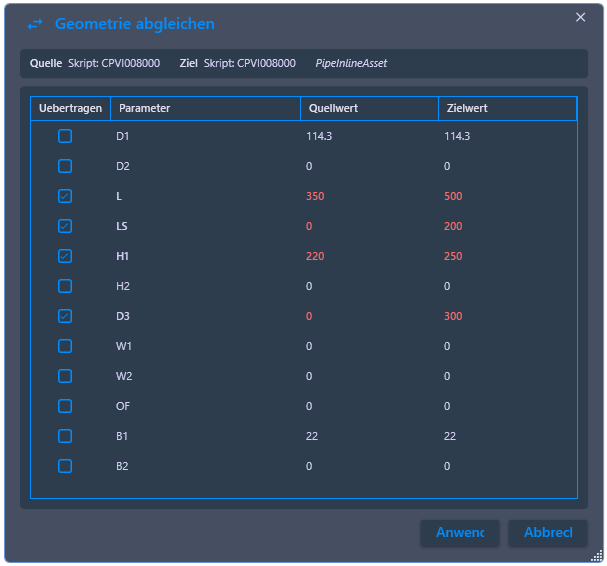

Im Vergleichsdialog werden die Geometriewerte beider Bauteile gegenübergestellt. Abweichungen zwischen den beiden Skripten werden rot hervorgehoben. Über ein Häkchen je Zeile lässt sich gezielt steuern, welche Werte vom Quell- auf das Zielobjekt übernommen werden sollen.

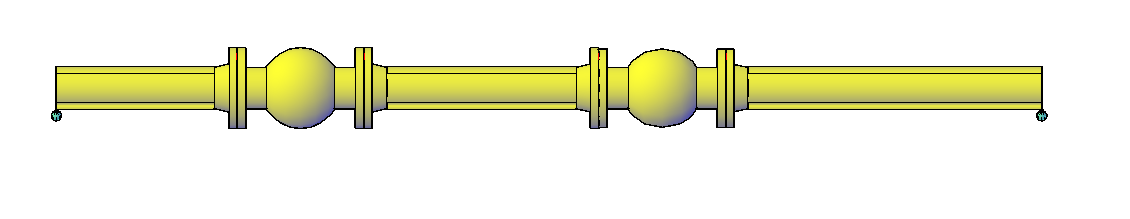

Klicken Sie auf Anwenden. Das Skript des Zielobjekts wird unmittelbar mit den übernommenen Werten neu ausgewertet, und die Geometrie passt sich entsprechend an. Der Vorgang kann beliebig oft wiederholt werden.
