4.9.2. Leitungsnummern-Übersicht

Listet alle in der aktuellen Zeichnung oder im gesamten Projekt vergebenen Leitungsnummern auf. Über eine Lupen-Schaltfläche lässt sich direkt zur entsprechenden Leitung im Modell zoomen; falls die Leitung in einer anderen Zeichnung liegt, öffnet PiCri diese Zeichnung automatisch. So bleibt jederzeit nachvollziehbar, welche Leitungsnummern bereits vergeben sind, in welcher Zeichnung sie zu finden sind und welche Nummern noch frei sind.

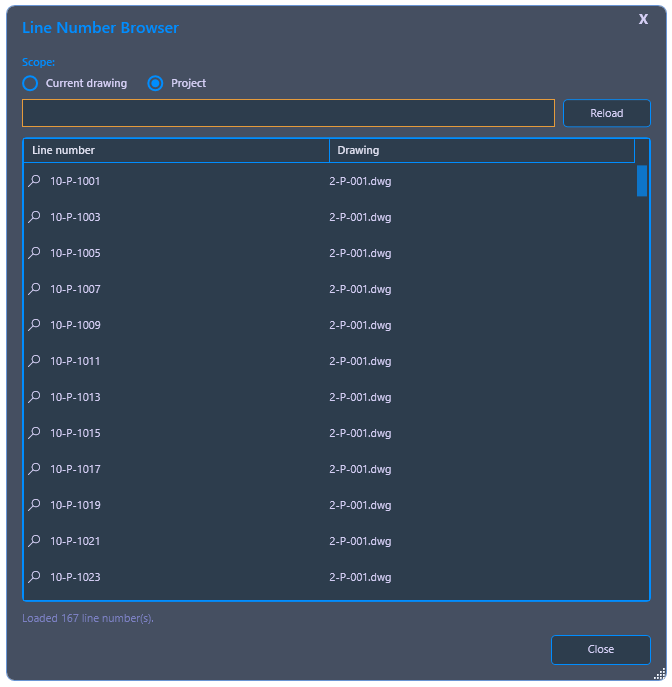

Leitungsnummer-Übersichtsdialogfeld mit Suchfunktion und Zeichnungsauswahl

Menüband-Schaltfläche: Eigenschaften > Leitungsnummer
Befehl: PiCriShowLineNumber

Ablauf:

Starten Sie den Befehl. Im Dialog wählen Sie zwischen Aktuelle Zeichnung and Projekt.
PiCri zeigt eine Liste aller vergebenen Leitungsnummern an, jeweils mit Angabe der Zeichnung, in der die Leitung enthalten ist.
Über die Lupen-Schaltfläche wird in der zugehörigen Zeichnung an die jeweilige Leitung herangezoomt; bei Bedarf wird die Zeichnung automatisch geöffnet.
