4.4.19. Löschen eines Anschlusses

Löschen eines Anschlusses

In diesem Artikel erfahren Sie, wie Sie Anschlüsse in Autodesk Advance Steel korrekt entfernen. Da Produkte über die Technologie intelligenter Anschlüsse platziert werden, gibt es beim Löschvorgang spezifische Eigenheiten zu beachten.

Voraussetzungen

Das Projekt ist in Autodesk Advance Steel geöffnet.
Ein intelligenter Anschluss wurde bereits platziert.

Schritt-für-Schritt-Anleitung

Identifizieren Sie die Anschluss-Box oder ein Element des Anschlusses in Ihrer Zeichnung.

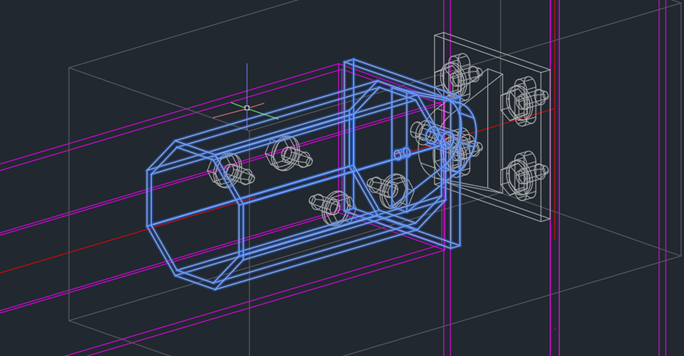

Ergebnis: Der Anschluss mit seinen Abhängigkeiten wird visuell markiert.
Um den gesamten Anschluss inklusive aller generierten Elemente zu entfernen, wählen Sie ein Teil oder eine vom Anschluss erstellte Trägerbearbeitung (z. B. einen Schnitt) aus und drücken Sie die Entf-Taste.

Ergebnis: Alle Elemente, Schweißnähte, Schrauben und Bearbeitungen, die von diesem Anschluss-Objekt generiert wurden, werden vollständig gelöscht.

Wichtige Hinweise

Auflösen der Intelligenz: Wenn Sie lediglich die Anschluss-Box löschen, bleiben die eingefügten Teile in der Zeichnung vorhanden. Nur der Kontext (die "Intelligenz") wird entfernt.
Manuelle Nachbearbeitung: Das Löschen der Box ist nützlich, um Bauteile manuell in Positionen zu bringen, die von der Standard-Logik aktuell nicht abgebildet werden.
Stücklisten: Das Auflösen der Intelligenz (Löschen der Box) hat keinen Einfluss auf die Erfassung des Produktes in der Stückliste.
Sonderteile & Blöcke: Produkte werden als Sonderteile verwaltet, die AutoCAD-Blöcke nutzen. Selbst wenn Sie alle Anschlüsse eines Typs löschen, verbleiben die Blockdefinitionen in der Zeichnungsdatenbank.

Fehlerbehebung

Es empfiehlt sich, regelmäßig die Zeichnungsdatenbank zu bereinigen, um ungenutzte Blockdefinitionen von gelöschten Sonderteilen zu entfernen.
