3. Die PiCri-Benutzeroberfläche
Auf dieser Seite
3. Anleitung für Benutzeroberfläche (UI)

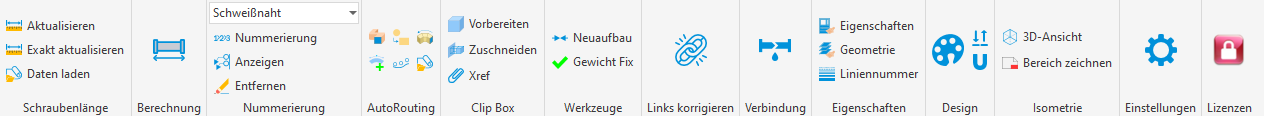

Beim Laden fügt PiCri der AutoCAD-Multifunktionsleiste eine eigene
PiCri-Registerkarte hinzu. Die Registerkarte enthält
von links nach rechts die folgenden Bereiche:
Die Reihenfolge der Bedienfelder folgt der Multifunktionsleiste von links nach rechts wie in der nachstehenden Tabelle.
| Gruppe | Befehl | Funktion |
|---|---|---|
| Schraubenlänge | Aktualisieren, Genau aktualisieren, Daten laden | Berechnung der Schraubenlänge und Datenimport |
| Berechnung | Gesamte Rohrlänge | Rohrlängen-Bericht mit optionaler Oberfläche und Volumen (Excel-Export) |
| Nummerierung | Modus (Schweißnaht / Spool / Teil), Nummerierung, Anzeigen, Entfernen | Pipeline-Nummerierung und Beschriftung |
| AutoRouting | Auto Route, Konvertieren, Spiegeln, Elemente platzieren, Befestigungen platzieren, Daten laden | Automatische Verlegung von Kabelkanälen und Platzierung von Zusatz-/Befestigungskomponenten |
| Clip-Box | Vorbereiten, Ausschneiden, XRef | 3D-Modell-Ausschnitt und XRef-bezogene Sichtbarkeits-/Fang-Steuerung |
| Werkzeuge | Verbindung neu aufbauen, Gewichtsanpassung | Verbindungsreparatur und Gewichtungskorrektur |
| Links korrigieren | Komponentenverknüpfung reparieren | Verknüpfungen zwischen Modellkomponenten und Plant 3D-Spezifikation wiederherstellen |
| Verbindung | Nicht verbundene Bauteile prüfen | Prüfungen der Verbindungsintegrität im Modell |
| Eigenschaften | Eigenschaften abstimmen, Geometrie abstimmen, Leitungsnummer | Leitungseigenschaften und Geometrie übertragen; Leitungsnummern durchsuchen |
| Design | Farbe zuweisen, Hoch-/Tiefpunkt, Rohrleitungssack | Temporäre Einfärbung und Prüfungen am Rohrleitungs-Design |
| Isometrie | 3D-Ansicht, Bereich zeichnen | Ansichtsfensterbereich auf der Isometrie und 3D-Ansichts-Platzierung |
| Einstellungen | Settings | Anwendungskonfiguration |
| Lizenzen | Licenses | Lizenzverwaltung |
Jedes Bedienfeld und seine Funktionen werden in den folgenden Abschnitten ausführlich beschrieben. Abschnitt 4.9 fasst den Befehl „Berechnung“ zusammen. Weitere Abschnitte behandeln Clip-Box, Werkzeuge, Verknüpfungen reparieren, Verbindung, Eigenschaften, Design und Isometrie.
