4.1.2. Zeichnungsauswahl, Berechnung der Schraubenlänge
Auf dieser Seite

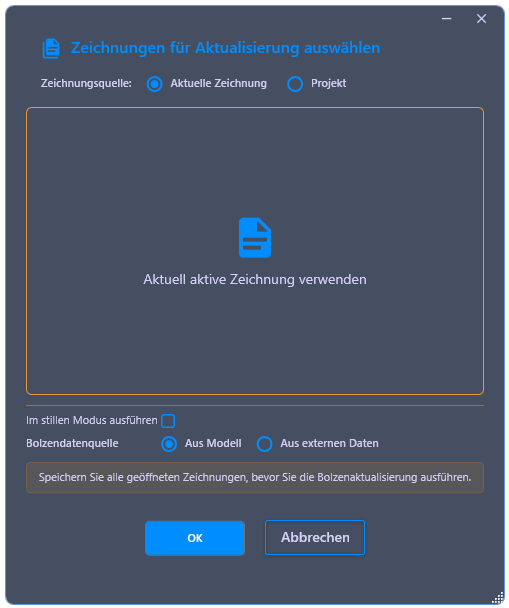

Wenn Sie „Aktualisieren“ oder „Genau aktualisieren“ ausführen, erscheint ein Dialogfeld zur Zeichnungsauswahl mit zwei Modi:
- Aktuelle Zeichnung – Verarbeitet nur die derzeit aktive Zeichnung.
- Projekt – Zeigt die Plant 3D-Projektstruktur mit Kontrollkästchen an. Sie können Ordner erweitern, einzelne Zeichnungen auswählen oder deren Auswahl aufheben und die Symbolleisten-Schaltflächen „Alle auswählen“ / „Alle abwählen“ .
Klicken Sie auf „OK“ um fortzufahren, oder auf
„Abbrechen“ um den Vorgang abzubrechen.
Im selben Dialog stehen zwei zusätzliche Optionen zur Verfügung, die das Verhalten der Berechnung steuern:
- Stiller Modus – Wenn aktiviert, werden die ausgewählten Zeichnungen nicht im Editor geöffnet. Die berechneten Werte werden direkt in die Plant 3D-Projektdatenbank geschrieben. Dies beschleunigt die Verarbeitung erheblich, insbesondere bei Projekten mit vielen Zeichnungen.
Schraubendatenquelle – Legt fest, woher die Flanschdicken für die Berechnung bezogen werden:
- Aus dem Modell – Die Flanschdicken werden aus den entsprechenden Eigenschaften der Flansche im 3D-Modell ausgelesen. Voraussetzung ist, dass die Flanschdicke an den Bauteilen eingetragen ist.
- Aus externen Daten – Die Flanschdicken werden aus einer externen Datenquelle importiert. Diese Option ist hilfreich, wenn am Modell keine Flanschdicken-Eigenschaften hinterlegt sind.
