4.11. 3D-Ansicht auf Isometrie

Platziert eine 3D-Drahtkörper-Darstellung der Rohrleitung in einem definierten Bereich auf der Isometrie. Dies erleichtert das räumliche Verständnis komplexer Rohrleitungsverläufe und liefert insbesondere für die Werkstattfertigung einen zusätzlichen visuellen Mehrwert.

Menüband-Schaltfläche: Isometrie > 3D-Ansicht
Befehl: PiCriIso3DView

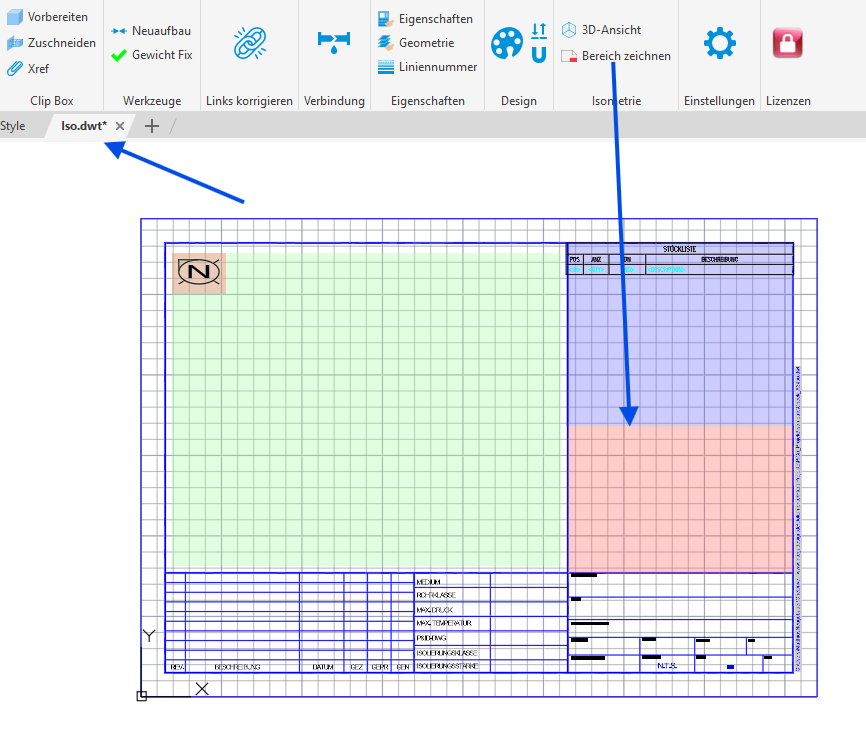

Vorbereitung in der ISO-Vorlage (DWT): Damit die 3D-Ansicht auf der Isometrie dargestellt werden kann, muss in der ISO-DWT-Vorlage einmalig ein Platzierungsbereich definiert werden. Verwenden Sie hierfür den Befehl „Bereich zeichnen“, um in der Vorlage einen Rahmen aufzuziehen, in dem später die 3D-Ansicht erscheinen soll. Speichern Sie die DWT anschließend ab. Alle mit dieser Vorlage erzeugten Isometrien stehen ab sofort für die 3D-Ansicht-Funktion bereit.

Ablauf nach der ISO-Erzeugung:

• Erzeugen Sie die Isometrien wie gewohnt. Nach der Erzeugung ist der Platzierungsbereich auf der ISO zunächst noch leer.

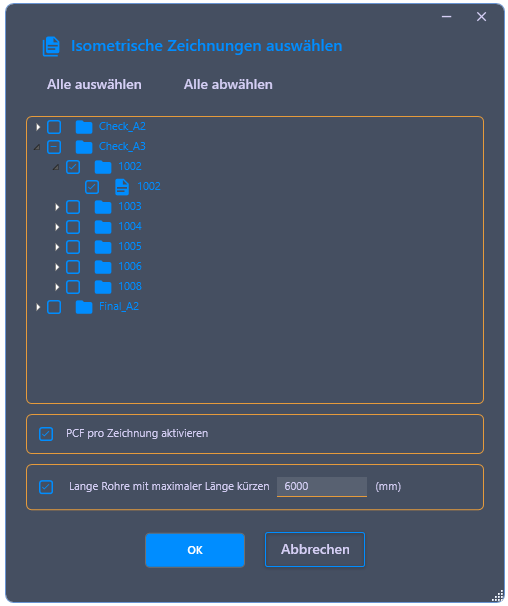

• Starten Sie den Befehl „3D-Ansicht“. Im Dialog wählen Sie diejenigen Isometrie-Zeichnungen aus, die eine 3D-Ansicht erhalten sollen.

• Wählen Sie den gewünschten Darstellungs-Stil sowie die zugehörige ISO-Stilnummer aus.
• Aktivieren Sie bei Bedarf die Option „Lange Rohre kürzen“. Diese Option ist hilfreich, wenn die Rohrleitung sehr lange gerade Abschnitte enthält, die andernfalls den Platzierungsbereich sprengen würden. Übermäßig lange Rohre werden dann gestaucht dargestellt, bleiben aber visuell erkennbar.

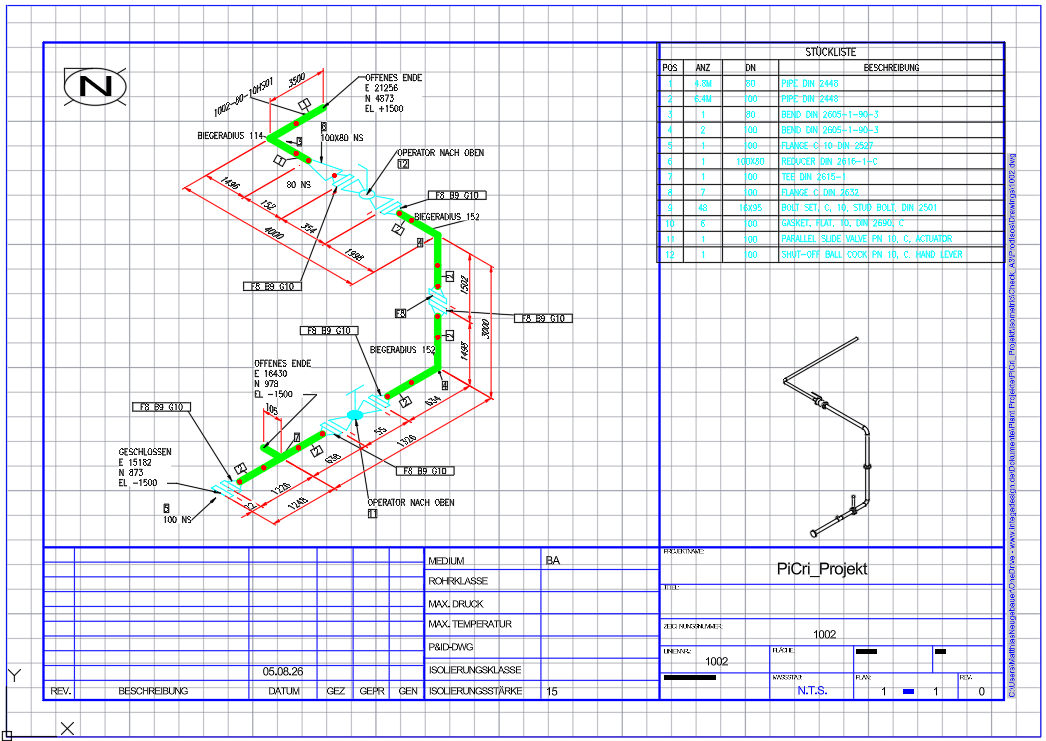

• Bestätigen Sie mit OK. PiCri liest das 3D-Modell aus, erzeugt eine Drahtkörper-Variante der Rohrleitung und platziert sie in dem zuvor definierten Bereich auf der Isometrie.
