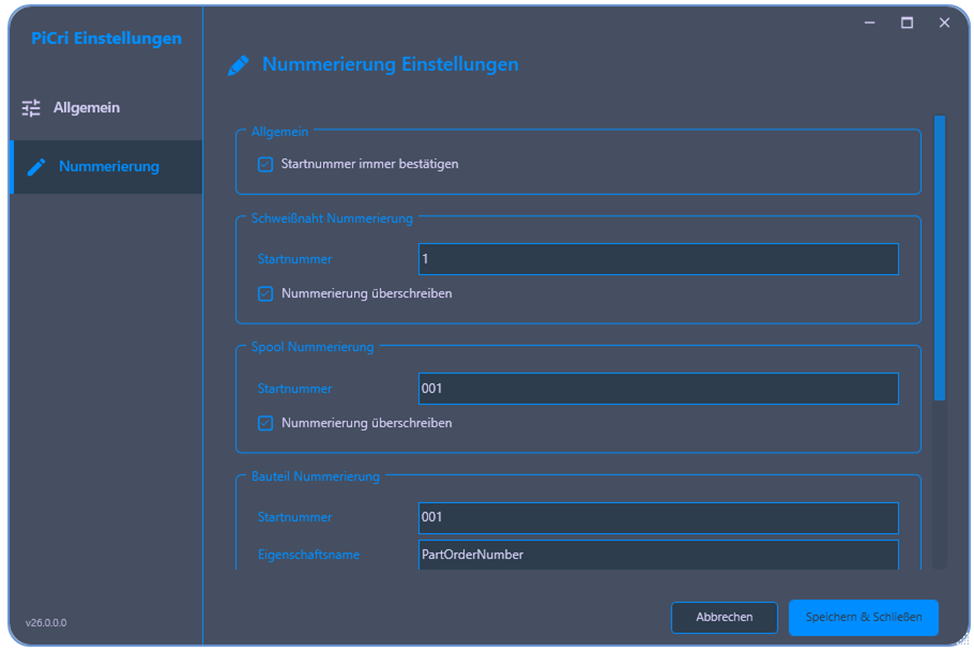

5.1.2. Seite „Nummerierung“, Einstellungen
Auf dieser Seite
Allgemeiner Abschnitt
|
Einstellung |
Beschreibung |
|
Startnummer immer bestätigen |
Wenn diese Option aktiviert ist, werden Sie vor jedem Nummerierungsvorgang aufgefordert, die Startnummer zu bestätigen oder zu ändern. Wenn diese Option deaktiviert ist, verwendet die Nummerierung automatisch die konfigurierte Startnummer. |
Abschnitt „Schweißnahtnummerierung“
|
Einstellung |
Beschreibung |
|
Startnummer |
Die Startnummer für die Schweißnahtnummerierung (z. B. 1, 001, 0010). Das Format bleibt erhalten – führende Nullen definieren die Nummernauffüllung. |
|
Nummerierung überschreiben |
Wenn diese Option aktiviert ist, werden bei einer erneuten Schweißnahtnummerierung einer bereits nummerierten Rohrleitung die vorhandenen Nummern überschrieben. Ist die Option deaktiviert, gibt der Befehl eine Warnung aus und bricht ab, wenn die Rohrleitung bereits nummeriert ist. |
Abschnitt „Spool-Nummerierung“
|
Einstellung |
Beschreibung |
|
Startnummer |
Die Startnummer für die Spool-Nummerierung. |
|
Nummerierung überschreiben |
Wenn diese Option aktiviert ist, können vorhandene Spool-Nummern überschrieben werden. |
Abschnitt „Teilenummerierung“
|
Einstellung |
Beschreibung |
|
Startnummer |
Die Startnummer für die Teilenummerierung. |
|
Eigenschaftsname |
Der Name der benutzerdefinierten Eigenschaft, die zum Speichern von Teilenummern verwendet wird. Diese Eigenschaft muss vor der Verwendung der Teilenummerierung zur Tabelle „EngineeringItems“ im Plant 3D-Projekt hinzugefügt werden. |
|
Befestigungselemente einbeziehen |
Wenn diese Option aktiviert ist, werden Befestigungselemente in die Teilenummerierung einbezogen. Wenn diese Option deaktiviert ist, werden Befestigungselemente übersprungen. |
Abschnitt „Anmerkungen“
|
Einstellung |
Beschreibung |
|
Skalierfaktor Führungslinie |
Skalierungsfaktor für die Länge der Führungslinie bei Nummerierungsanmerkungen. Erhöhen Sie diesen Wert für größere Modelle oder verringern Sie ihn für kleinere. |
|
Schriftgröße |
Textgröße für Nummerierungsanmerkungen. |
|
Schriftfarbe |
Klicken Sie auf das Farbfeld, um die AutoCAD-Farbauswahl zu öffnen, und wählen Sie die Textfarbe für die Anmerkungen aus. |
