4.9.2. Leitungsnummern-Übersicht
Auf dieser Seite
Listet alle in der aktuellen Zeichnung oder im gesamten Projekt
vergebenen Leitungsnummern auf. Über eine Lupen-Schaltfläche lässt sich
direkt zur entsprechenden Leitung im Modell zoomen; falls die Leitung in
einer anderen Zeichnung liegt, öffnet PiCri diese Zeichnung automatisch.
So bleibt jederzeit nachvollziehbar, welche Leitungsnummern bereits
vergeben sind, in welcher Zeichnung sie zu finden sind und welche
Nummern noch frei sind.
Menüband-Schaltfläche: Eigenschaften > Leitungsnummer
Befehl: PiCriShowLineNumber
Ablauf:

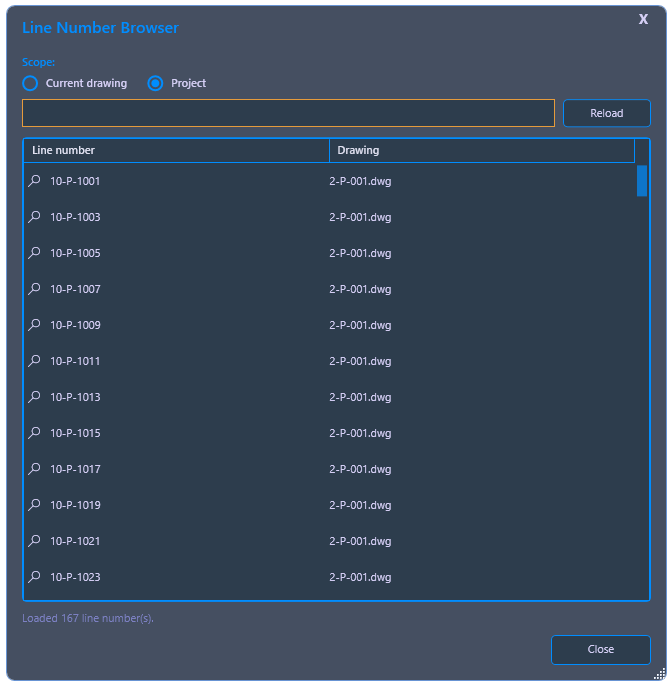

- Starten Sie den Befehl. Im Dialog wählen Sie zwischen Aktuelle Zeichnung and Projekt.
- PiCri zeigt eine Liste aller vergebenen Leitungsnummern an, jeweils mit Angabe der Zeichnung, in der die Leitung enthalten ist.
- Über die Lupen-Schaltfläche wird in der zugehörigen Zeichnung an die jeweilige Leitung herangezoomt; bei Bedarf wird die Zeichnung automatisch geöffnet.
