4.8. Verbinden, PiCri-Funktionen für Rohrleitungen

Erkennt nicht verbundene Rohrenden, fehlende Anschweißbund- oder Dichtungsbauteile sowie Flansch-Paare ohne Schraubensatz und schließt diese in einem Arbeitsgang. Innerhalb einer einstellbaren Toleranz lassen sich Lücken zwischen Bauteilen automatisch überbrücken und die fehlenden Verbindungs-Komponenten aus der Rohr-Klasse einsetzen.

Menüband-Schaltfläche: Verbindung > Nicht verbundene Bauteile prüfen
Befehl: PiCriConnectionIntegrity

Ablauf:

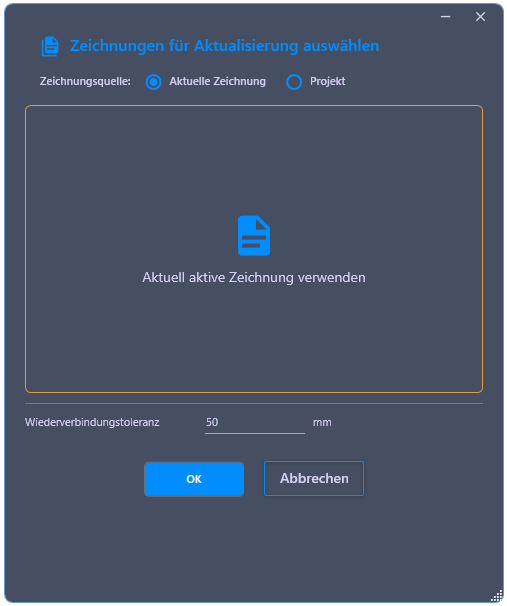

• Starten Sie den Befehl. Im Dialog wählen Sie zwischen Aktuelle Zeichnung and Project und stellen die Toleranz ein, also den maximal zulässigen Abstand, bis zu dem zwei Bauteilenden noch als zusammengehörig erkannt werden.

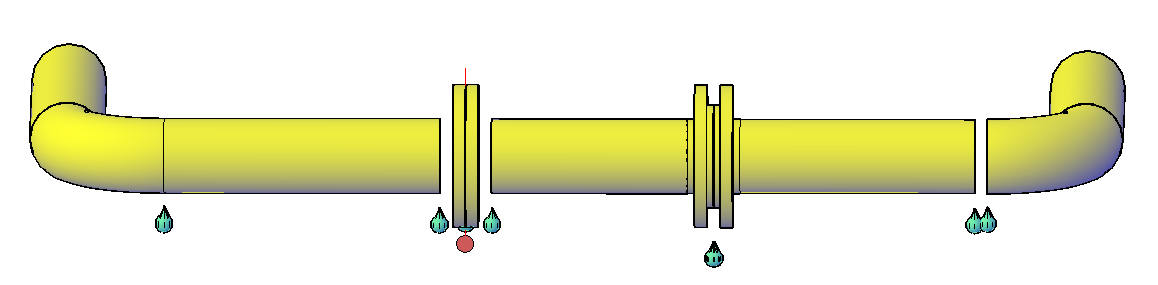

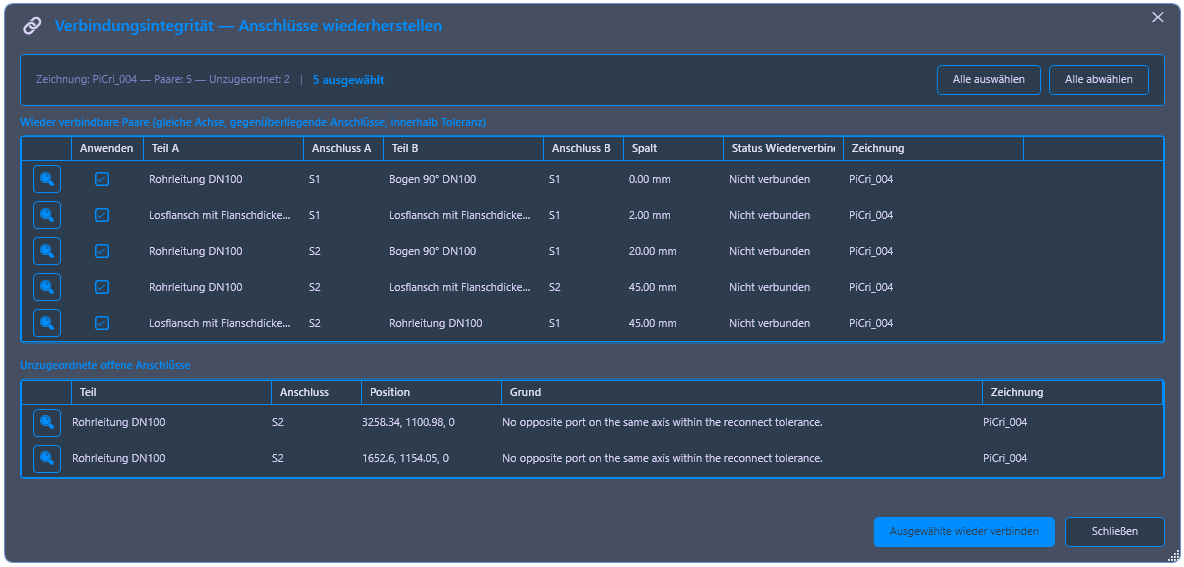

• PiCri durchläuft die Auswahl und listet alle erkennbaren Verbindungsstellen auf. Über die Lupe lässt sich an jede einzelne Stelle heranzoomen; im Hintergrund wird die betreffende Stelle im Modell hervorgehoben, sodass Teil A und Teil B eindeutig erkennbar sind. Zu jeder Verbindung wird der gemessene Spaltabstand angezeigt.
• Einzelne Verbindungen können deaktiviert werden – diese werden anschließend nicht verbunden. Unzugeordnete offene Anschlüsse (Rohrenden ohne Gegenstück) werden separat aufgelistet.

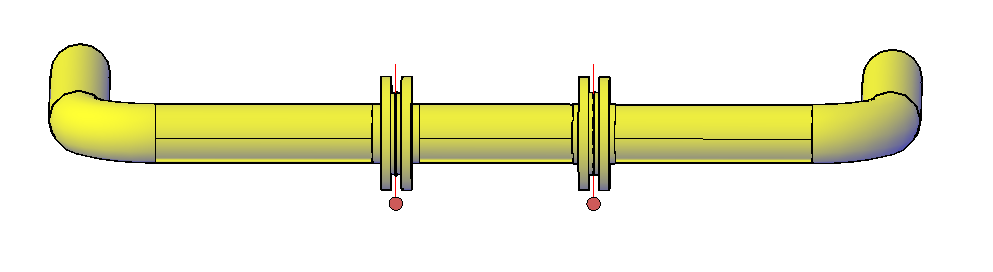

• Klicken Sie auf „Ausgewählte Teile wieder verbinden“. PiCri schließt die markierten Lücken, ergänzt fehlende Anschweißbunde aus der Rohr-Klasse und setzt für Flansch-Paare automatisch Dichtung und Schraubensatz. Anschließend enthält das Modell keine Placeholder-Bauteile mehr.

Beispiel-Workflow: In Kombination mit der AutoCAD-Schnellauswahl lassen sich Verbindungs-Komponenten in der gesamten DWG austauschen.
Beispiel: Ein bestehender Anschweißbund mit 5 mm Versatz soll durch einen längeren mit 10 mm Versatz ersetzt werden. Vorgehen: (1) das neue Bauteil in der Rohrklasse aufnehmen und das alte entfernen; (2) mit der AutoCAD-Schnellauswahl alle betroffenen Verbindungen der DWG selektieren und löschen – die Bauteile bleiben dabei unverändert, nur die Verbindungen werden angewählt und gelöscht (3) Connect aufrufen und auf die gesamte Zeichnung anwenden.
PiCri erkennt die offenen Stellen und setzt automatisch die korrekten Verbindungs-Komponenten aus der aktualisierten Rohrklasse ein – inklusive zugehöriger Dichtungen und Schraubensätze.
