4.2.3. Anzeigen, Nummerierung (Schweißnaht / Spool / Teil)
Auf dieser Seite
Schaltet die Sichtbarkeit von Nummerierungsanmerkungen für den
aktuellen Modus um.
Anwendungsnutzen: Anstatt die Nummern jedes Objekts einzeln im Eigenschaften-Dialog zu prüfen, lassen sich alle Nummern eines Modus direkt im 3D-Modell einblenden. So können Reihenfolge und Vollständigkeit der Nummerierung schnell und übersichtlich kontrolliert werden – insbesondere in größeren Rohrleitungssystemen.
Verhalten je nach Modus:

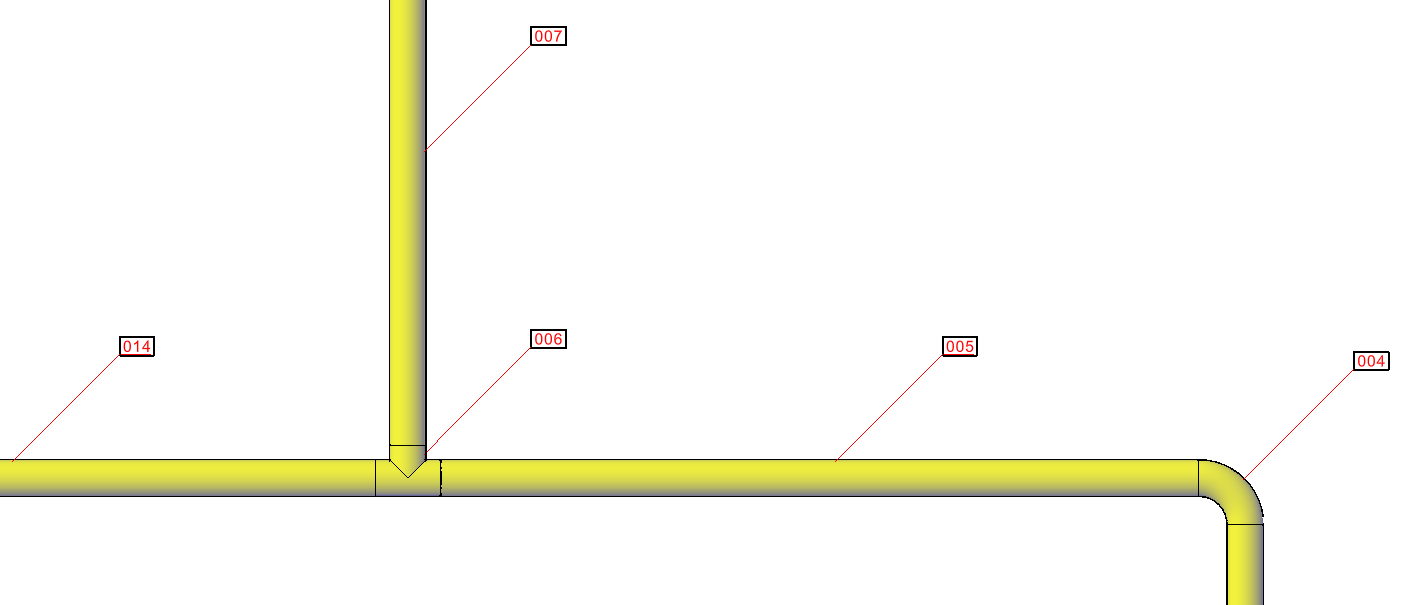

- Schweißnaht: Erstellt oder entfernt 3D-Textanmerkungen an Schweißnahtstellen, die die Schweißnahtnummer anzeigen.
- Spool: Schaltet die farbcodierte Anzeige um – jedem Spool-Segment wird zur visuellen Identifizierung eine eigene Farbe zugewiesen. Durch erneutes Ausführen des Befehls werden die ursprünglichen Objektfarben wiederhergestellt.
- Teil: Erstellt oder entfernt 3D-Textbeschriftungen an Teilpositionen, die die Teilenummer anzeigen.
Befehl: PiCriGenericShow
