4.9.1. Geometrie abstimmen, Eigenschaften übertragen

Gleicht die Geometriewerte zwischen zwei benutzerdefinierten Bauteilen (Custom Parts) ab. Anders als beim klassischen Eigenschaften-Pinsel werden hier die im Python-Skript hinterlegten Geometrie-Parameter angepasst, sodass Quell- und Zielbauteil anschließend dieselbe Form haben. Dies ist nützlich, wenn ein Custom Part im Lauf der Planung versehentlich mit abweichenden Werten platziert wurde.

Menüband-Schaltfläche: Eigenschaften > Geometrie
Befehl: PiCriMatchGeometry

Ablauf:

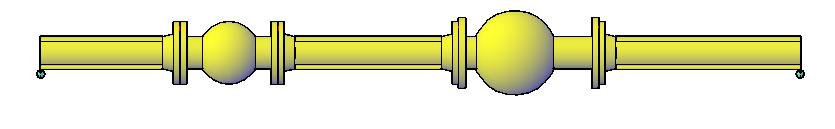

• Starten Sie den Befehl. Wählen Sie das Quellobjekt (das Bauteil mit der korrekten Geometrie) und anschließend das Zielobjekt, das angepasst werden soll.

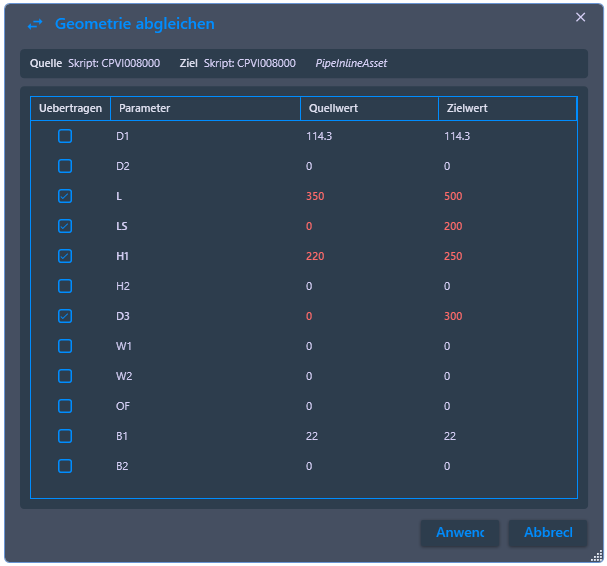

• Im Vergleichsdialog werden die Geometriewerte beider Bauteile gegenübergestellt. Abweichungen zwischen den beiden Skripten werden rot hervorgehoben. Über ein Häkchen je Zeile lässt sich gezielt steuern, welche Werte vom Quell- auf das Zielobjekt übernommen werden sollen.

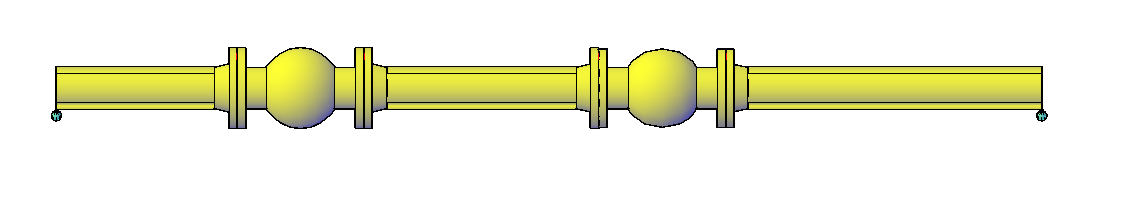

• Klicken Sie auf Anwenden. Das Skript des Zielobjekts wird unmittelbar mit den übernommenen Werten neu ausgewertet, und die Geometrie passt sich entsprechend an. Der Vorgang kann beliebig oft wiederholt werden.
