4.9. Eigenschaften übertragen

Überträgt Leitungsnummern und Leitungsgruppen-Eigenschaften von einem Quellobjekt auf ein oder mehrere Zielobjekte – vergleichbar mit dem „Eigenschaften abstimmen“-Pinsel von AutoCAD, jedoch speziell auf Plant 3D-Leitungsobjekte zugeschnitten. Damit lassen sich auch komplexe Leitungseigenschaften ohne Umweg über den Eigenschaften-Dialog übernehmen.

Menüband-Schaltfläche: Eigenschaften > Eigenschaften
Befehl: PiCriMatchProperties

Ablauf:

• Starten Sie den Befehl. Klicken Sie zunächst das Quellobjekt an, dessen Eigenschaften übernommen werden sollen.
• Wählen Sie ein oder mehrere Zielobjekte per Einzelklick oder Auswahlfenster. Bereits zugeordnete Objekte können erneut ausgewählt werden. Bestätigen Sie mit Enter.
• Wählen Sie den Kopiermodus: Mit Tag übernimmt die vollständige Leitungsnummer (Tag) und fügt das Zielobjekt zur Leitungsgruppe hinzu; Ohne Tag überträgt nur die Leitungsgruppen-Eigenschaften, ohne den Tag des Zielobjekts zu ändern.

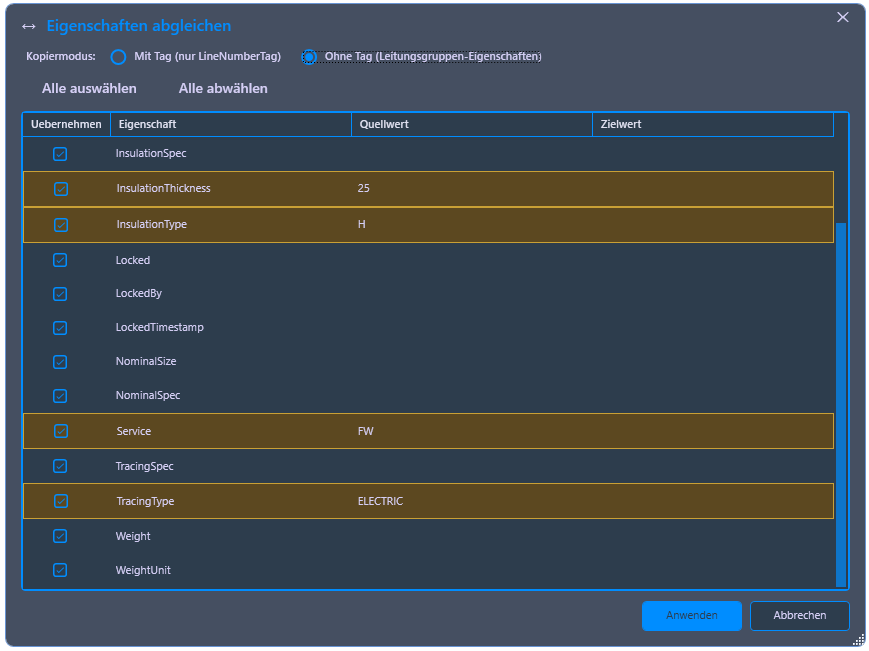

• Im Vergleichsdialog werden je Eigenschaft Quellwert and Zielwert angezeigt. Klicken Sie auf Anwenden, um die Übertragung auszuführen.
