4.6. Komponentenverknüpfung reparieren

Stellt die Verknüpfung zwischen Bauteilen im 3D-Modell und den entsprechenden Einträgen in der Plant 3D-Rohrklasse wieder her. Dies ist erforderlich, wenn ein Bauteil im Rohrklassen-Katalog so verändert wurde, dass es eine neue Datensatz-ID erhält und die im Modell platzierten Bauteile dadurch nicht mehr über den Standard-Befehl „Aktualisieren“ aktualisiert werden können.

Menüband-Schaltfläche: Verknüpfungen reparieren > Komponentenverknüpfung reparieren
Befehl: PiCriFixComponentLink

Typischer Anwendungsfall: Ein Flansch wird im Spec Editor um zusätzliche Eigenschaften (z. B. Hersteller, erweiterte Langbezeichnung) ergänzt. Wird er anschließend aus der Rohrklasse entfernt und beim nächsten Speichern erneut hinzugefügt, erhält er eine neue Datensatz-ID. Bauteile gleicher Art, die bereits im 3D-Modell platziert sind, lassen sich dann mit dem Standard-Befehl „PLANTSPECUPDATECHECK“ nicht mehr aktualisieren. Der vorliegende Befehl löst diesen Konflikt.
Nach Anwendung von „Komponentenverknüpfung reparieren“ ist die Verknüpfung zur aktuellen Rohrklasse wiederhergestellt; ein anschließender Aufruf von „PLANTSPECUPDATECHECK“ übernimmt die neuen Eigenschaften wie gewohnt.

Ablauf:

• Klicken Sie im Bereich „Verknüpfungen reparieren“ auf den Befehl. Im erscheinenden Dialog wählen Sie zwischen „Aktuelle Zeichnung“ und „Projekt“.

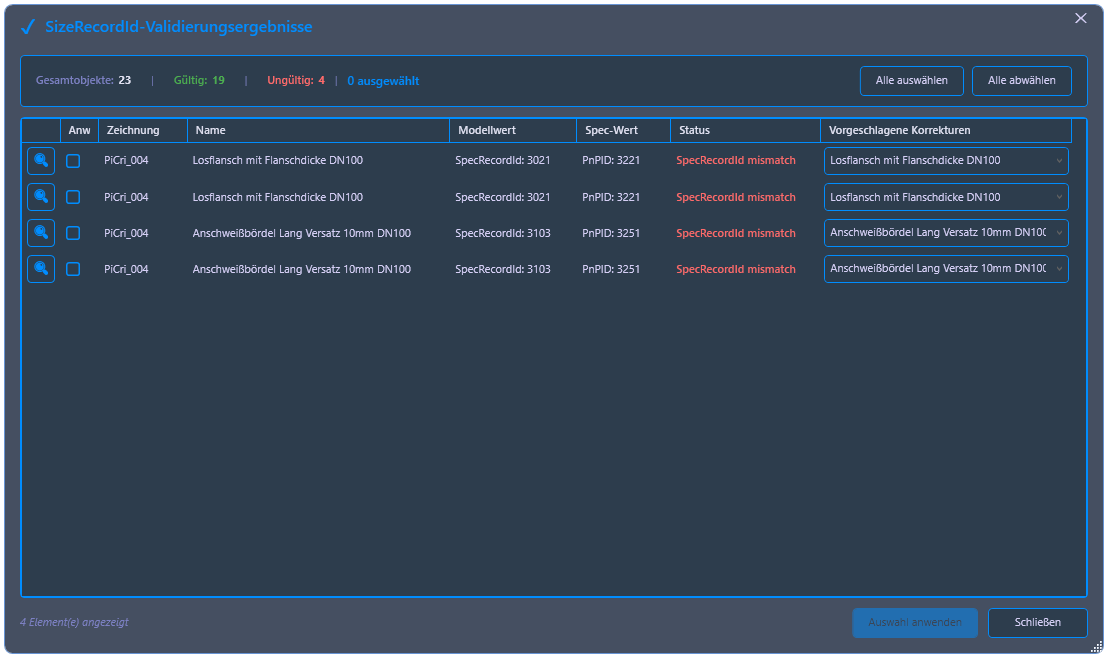

• PiCri vergleicht die im Modell platzierten Bauteile mit den Bauteilen in der Spezifikation, gleicht die zugrunde liegenden Skripte ab und ordnet jedem Bauteil die passende, aktuelle Datensatz-ID zu.
• Anschließend lassen sich die so reparierten Bauteile mit dem Standard-Befehl „PLANTSPECUPDATECHECK“ verwendet werden.
