4.10.3. Rohrleitungssäcke erkennen
Auf dieser Seite
Erkennt Rohrleitungssäcke (lokale Tiefpunkte einer Leitung, in denen
Medium nicht selbständig abfließen kann) und hebt diese im Modell rot
hervor. Solche Säcke sind in vielen Anlagen unerwünscht, weil sie die
vollständige Entleerung der Rohrleitung verhindern – sie sind aber
selbst bei sorgfältiger Planung nicht immer leicht zu erkennen.
Menüband-Schaltfläche: Design > Rohrleitungssäcke erkennen
Befehl: PiCriSaggingSection
Ablauf:

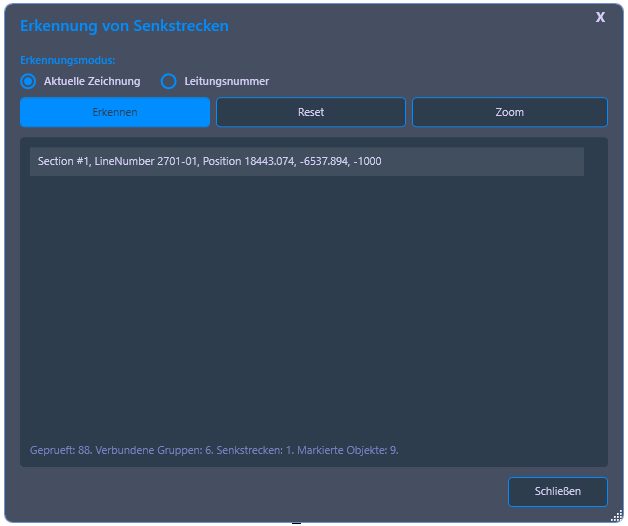

- Starten Sie den Befehl. Wählen Sie zwischen Aktuelle Zeichnung oder einer einzelnen Leitungsnummer.
- Klicken Sie auf Erkennen. PiCri analysiert den
Höhenverlauf und hebt erkannte Rohrleitungssäcke rot hervor. Anhand der
Markierung lässt sich beurteilen, ob die jeweilige Stelle anzupassen
ist.
- Mit Reset entfernen Sie die rote Hervorhebung wieder und das Modell erscheint in den ursprünglichen Farben.
