4.3.4. Spiegeln, AutoRouting

Spiegelt die Ausrichtung ausgewählter Inline-Elemente (Fittings, T-Stücke usw.).

Menüband-Schaltfläche: AutoRouting > Flip
Befehl: PiCriFlipCableTray

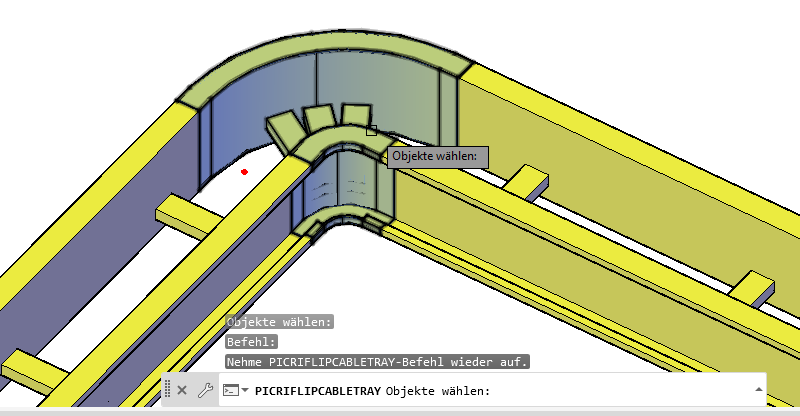

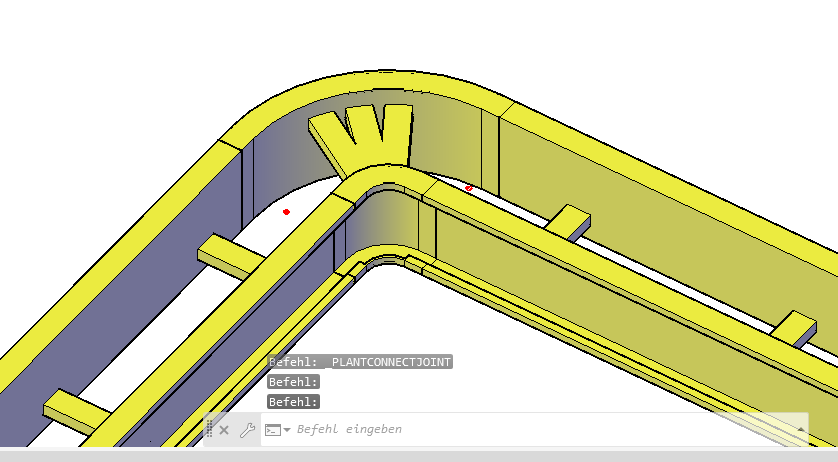

Typischer Anwendungsfall: Bei Bögen kann es vorkommen, dass die Quer- bzw. Verbindungsstreben der Kabelkanäle in die falsche Richtung zeigen. Mit „Spiegeln“ lässt sich der Bogen in einem Arbeitsgang umkehren, sodass die Streben anschließend an der gewünschten Seite sitzen.

Weitere Anwendung: Bei Python-basierten Bauteilen mit ausgeprägter Oben-/Unten- bzw. Links-/Rechts-Orientierung (z. B. Kabeltrassen mit deutlich erkennbarer Ober- und Unterseite) lässt sich über „Spiegeln“ die Ausrichtung umkehren. Per Mehrfachauswahl können auch zusammenhängende Strecken in einem Arbeitsgang gespiegelt werden.
