4.10.1. Farbe zuweisen, Design

Erlaubt jedem Anwender, Rohrleitungen und andere Plant 3D-Objekte temporär nach beliebigen Eigenschaftswerten einzufärben (z. B. Rohrklasse, Medium, Nennweite). Anders als die globalen Farb-Einstellungen in der Plant 3D-Projektkonfiguration wirkt diese Funktion ausschließlich lokal in der eigenen Sitzung und überschreibt die übergeordneten Einstellungen nicht.

Anwendungsnutzen: So lassen sich Auffälligkeiten – etwa unbeabsichtigte Rohrklassen-Wechsel mitten in einer Leitung oder eine fälschliche Medium-Zuordnung – schnell visuell erkennen und prüfen, ohne dass die für das gesamte Projekt festgelegte Farbgebung verändert wird.

Menüband-Schaltfläche: Design > Farbe zuweisen

Befehl: PiCriColorAssignment

Ablauf:

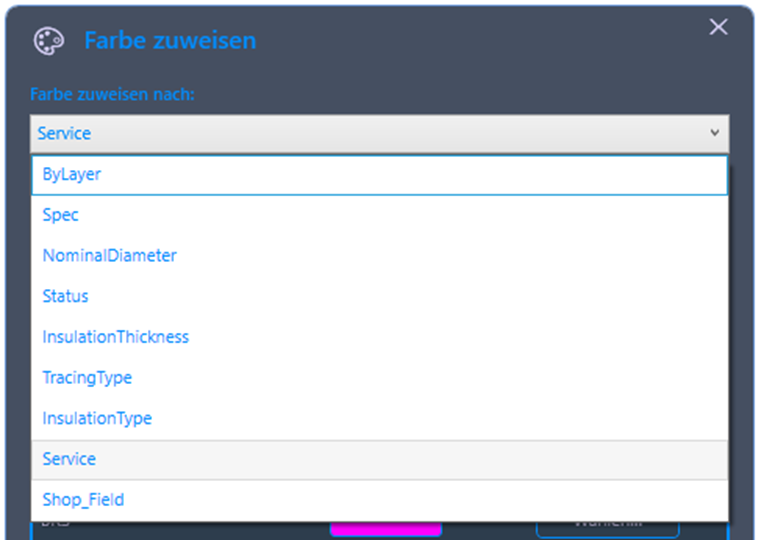

·       Starten Sie den Befehl. Im Dialog wählen Sie eine Eigenschaft aus, nach der eingefärbt werden soll (z. B. Rohrklasse oder Medium). PiCri listet alle im Projekt vorhandenen Werte dieser Eigenschaft auf.

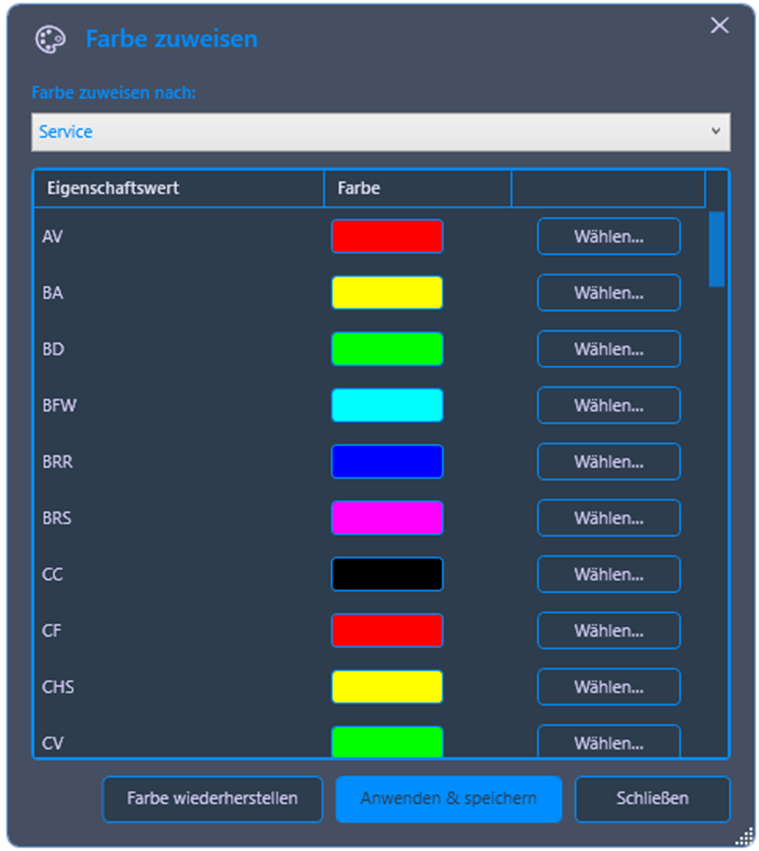

·       Weisen Sie jedem Eigenschaftswert eine Farbe zu. Über die AutoCAD-Farbauswahl lassen sich auch eigene Farben definieren.

·       Klicken Sie auf Anwenden und Speichern. Alle entsprechenden Objekte im Modell werden mit den gewählten Farben dargestellt.

·       Use „Farbe wiederherstellen“ kehren Sie jederzeit zu den ursprünglichen, in der Projektkonfiguration definierten Farben zurück.
