2.2.1. Modul 1, Installationsanleitung

2.2.1. Modul 1 – Installation und Konfiguration

In diesem Artikel erfahren Sie, wie Sie das Modul 1 korrekt installieren und in Ihr Projekt integrieren. Eine sorgfältige Einrichtung der Symboldateien und SKEY-Mappings ist entscheidend für eine fehlerfreie Isometrieausgabe.

Voraussetzungen

• Das Installationsprogramm für Modul 1 liegt lokal vor.
• Ein bestehendes AutoCAD Plant 3D Projekt ist vorhanden.
• Ein Texteditor (z. B. Notepad) ist für die Bearbeitung von XML-Dateien installiert.

Schritt-für-Schritt-Anleitung

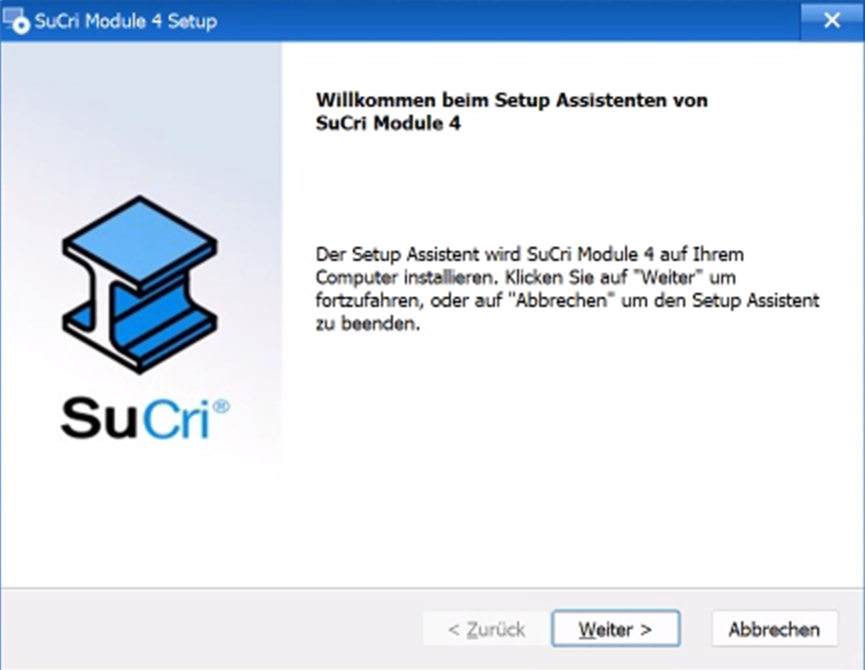

1. Schritt 1: Das Installationsprogramm ausführen

   Starten Sie das mitgelieferte Installationsprogramm und folgen Sie den Anweisungen auf dem Bildschirm.

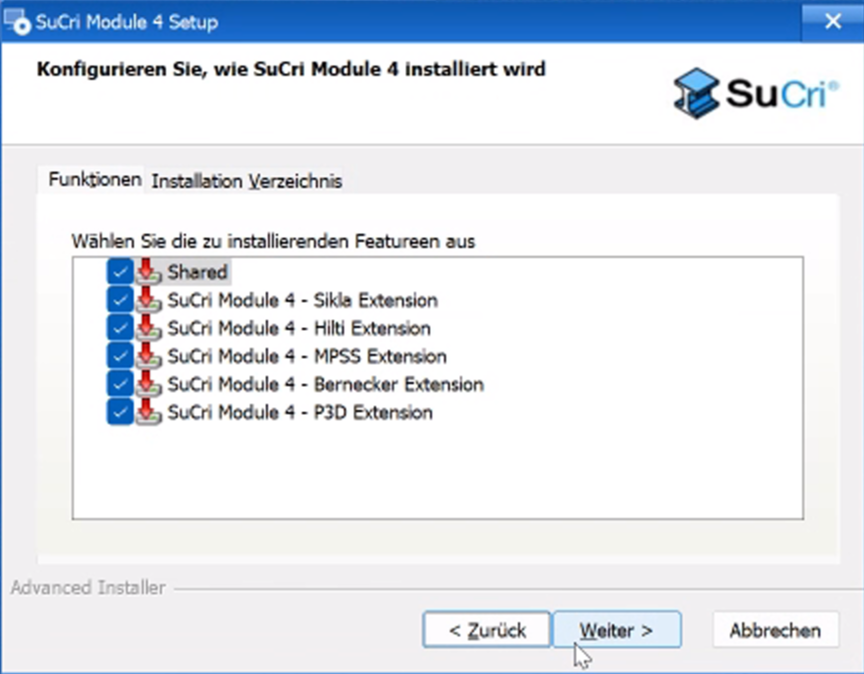

2. Schritt 2: Extensions auswählen

   Wählen Sie im Dialog die gewünschten Extensions aus, die Sie zusammen mit dem Modul installieren möchten.

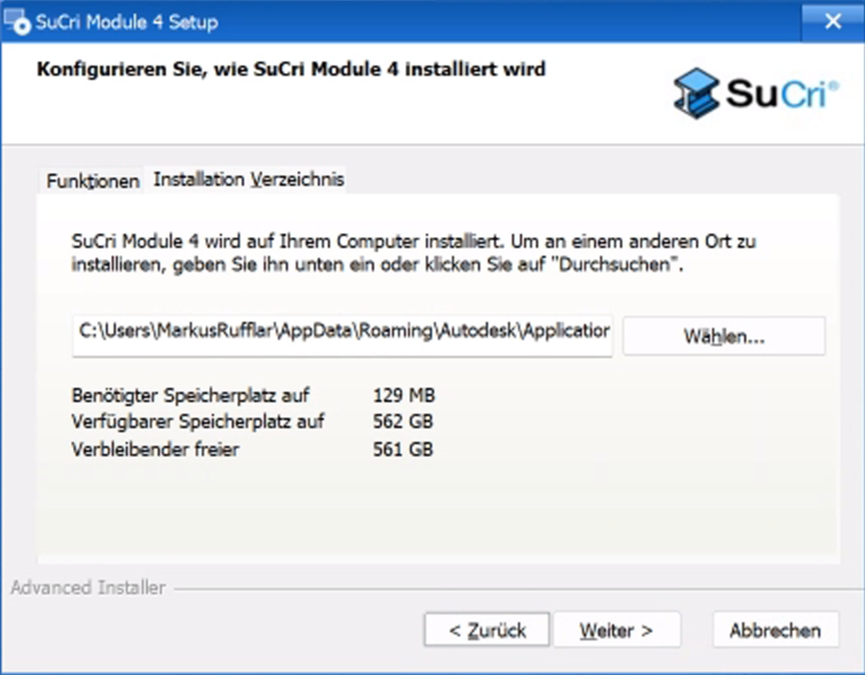

3. Schritt 3: Contentpfad festlegen

   Legen Sie den korrekten Contentpfad für die Installation fest, um sicherzustellen, dass alle Daten im richtigen Verzeichnis abgelegt werden.

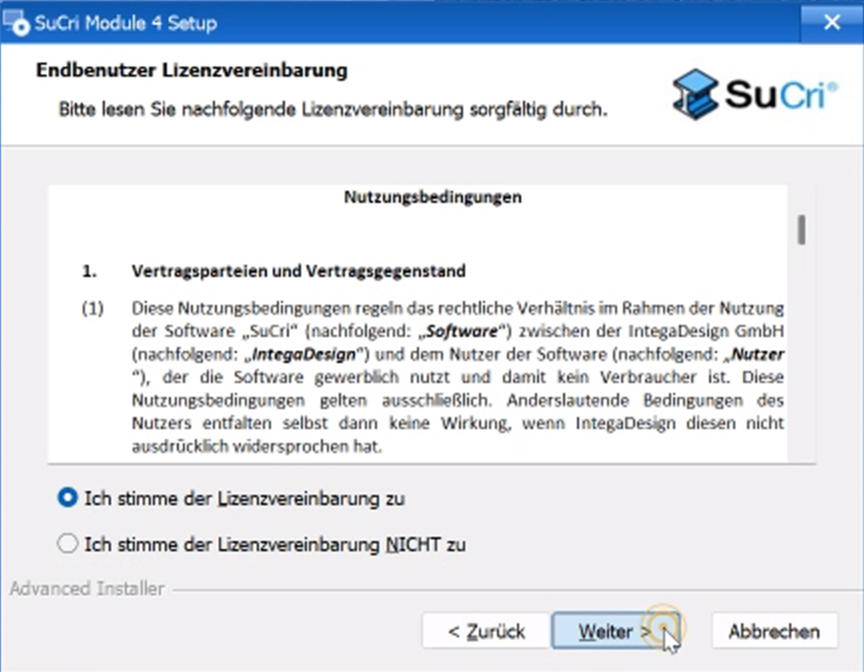

4. Schritt 4: Nutzungsbedingungen akzeptieren

   Lesen und akzeptieren Sie die Nutzungsbedingungen, um mit dem Vorgang fortfahren zu können.

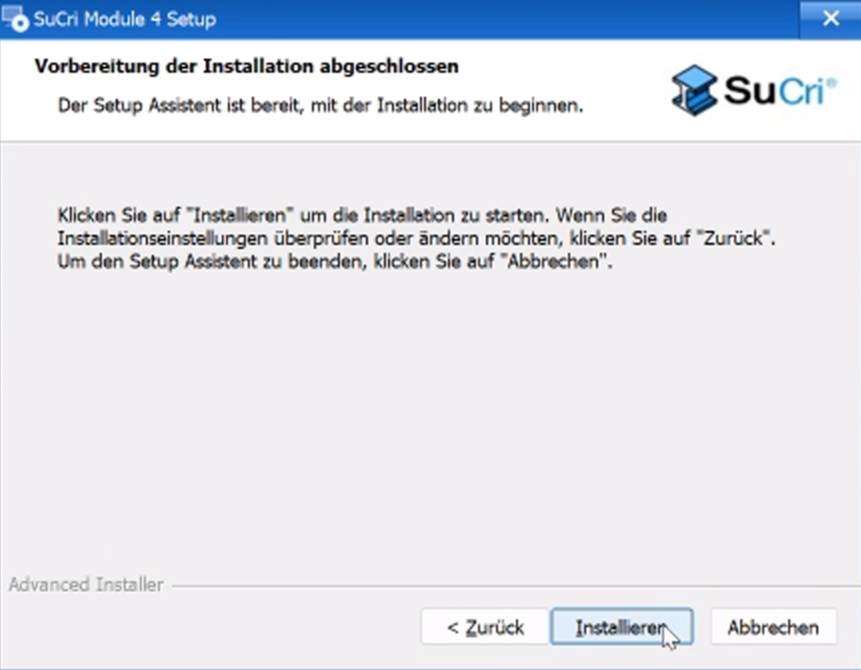

5. Schritt 5: Installation starten

   Klicken Sie auf den Button zum Starten der Installation.

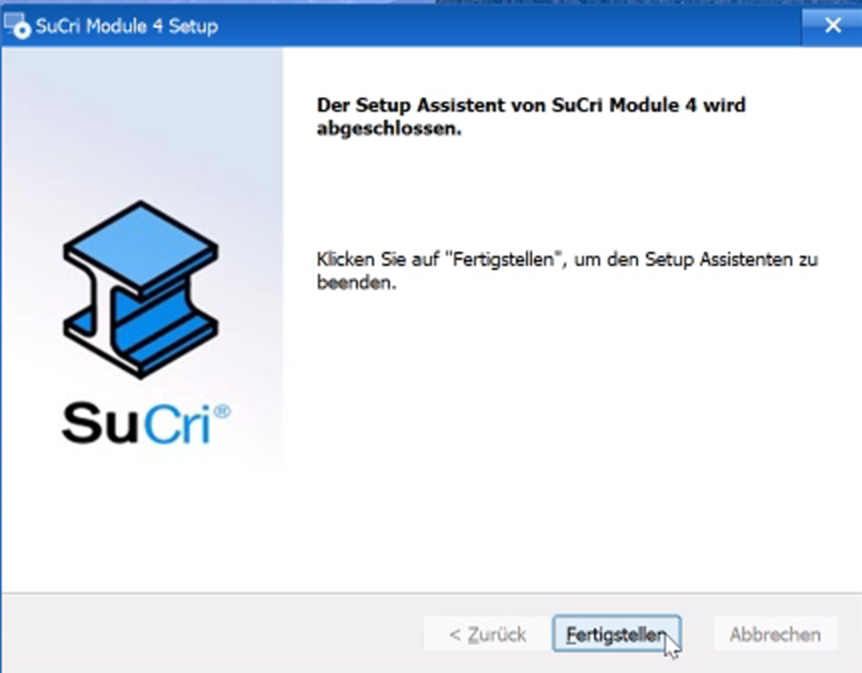

6. Schritt 6: Installation abschließen

   Klicken Sie nach Abschluss des Vorgangs auf Fertigstellen. Das Bundle wurde automatisch im Pfad C:\Users\Username\AppData\Roaming\Autodesk\ApplicationPlugins installiert.

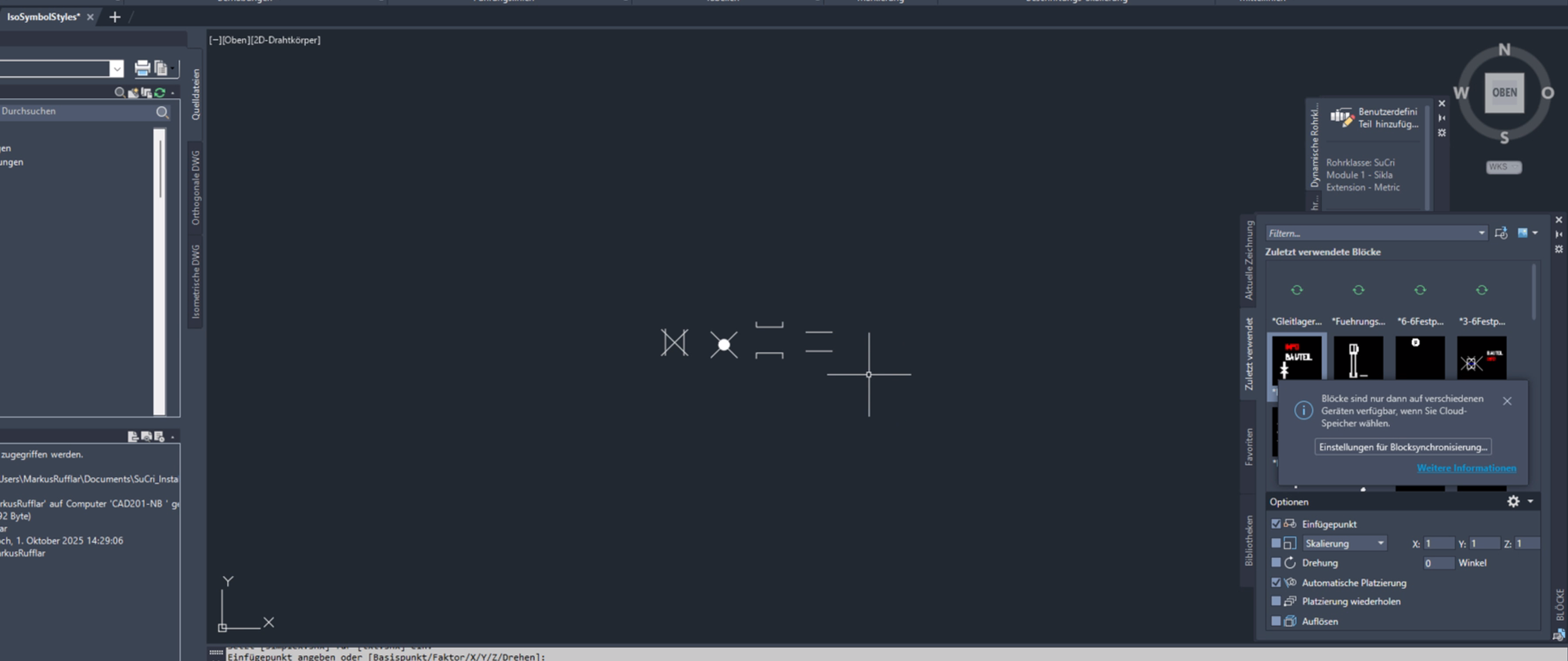

7. Schritt 7: IsoSymbolStyles.dwg vorbereiten

   Öffnen Sie die Datei IsoSymbolStyles.dwg aus dem Isometric-Ordner Ihres Projekts. Navigieren Sie im Windows-Explorer zum Pfad C:\AutoCAD Plant 3D 202X Content\CPak IntegaDesign\IsoSymbols. Ziehen Sie die vier enthaltenen Symbol-DWGs einzeln in Ihre geöffnete Zeichnung (Skalierung = 1, Rotation = 0). Löschen Sie die platzierten Elemente danach wieder; die Blockdefinitionen bleiben in der Datei gespeichert. Speichern und schließen Sie die Datei.

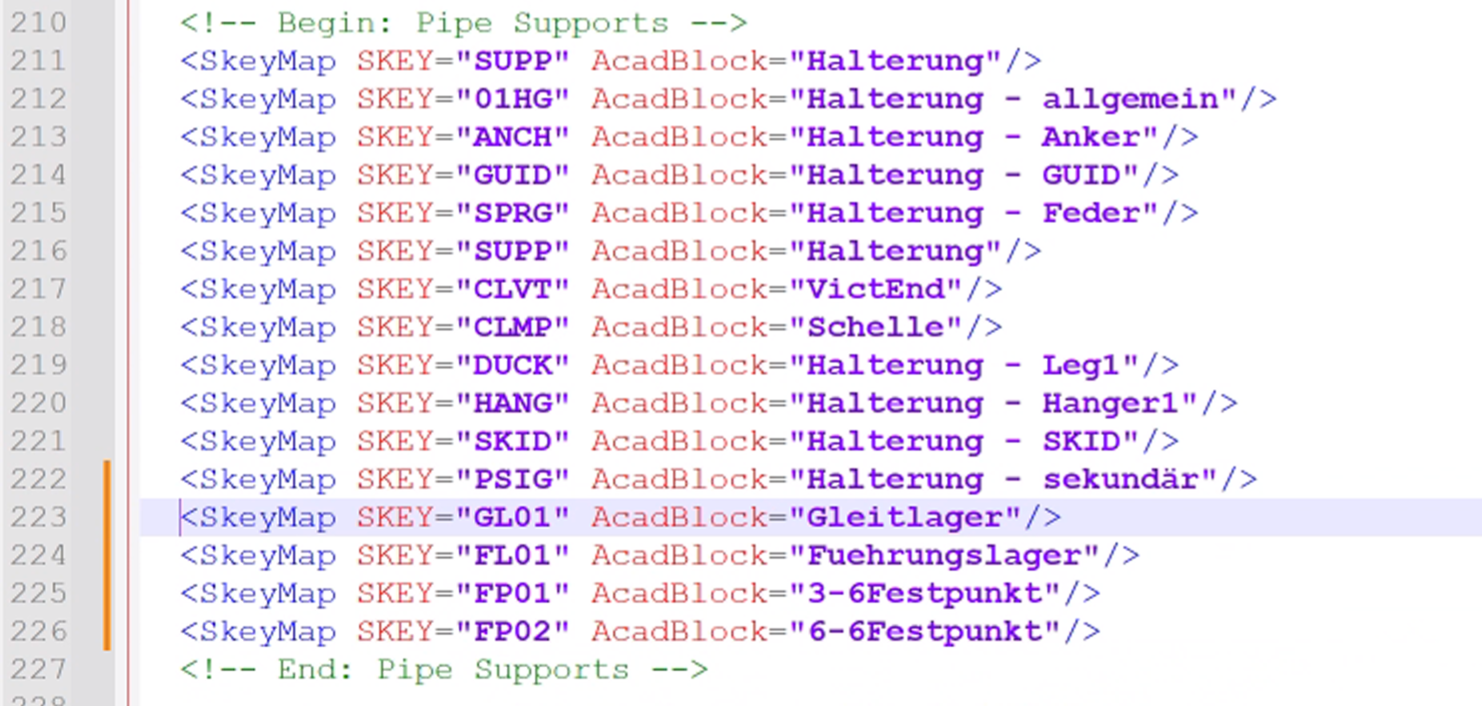

8. Schritt 8: SKEY-Mapping konfigurieren

   Öffnen Sie die IsoSkeyAcadBlockMap.xml in Ihrem Projektordner mit einem Texteditor. Kopieren Sie die <SkeyMap …>-Einträge aus der mitgelieferten XML-Datei im Ordner IsoSymbols und fügen Sie diese im Abschnitt „Supports“ ein. Speichern und schließen Sie die Datei.



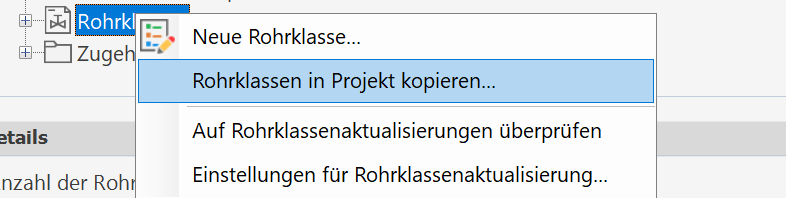

9. Schritt 9: Rohrklassen importieren

   Starten Sie AutoCAD Plant 3D und importieren Sie die mitgelieferte Rohrklasse über den Projektmanager. Sie können nun mit der Arbeit im Modul beginnen.



Wichtige Hinweise

• Dubletten vermeiden: Achten Sie darauf, dass die SKEY-Bezeichnungen in Ihrem Projekt noch nicht existieren, da doppelte Einträge Fehler in der Isometrie verursachen.
• Alternative Lademethode: Die Symboldateien können statt per Drag-and-drop auch über das AutoCAD Design Center geladen werden.
• Anpassbarkeit: Sie können auf Basis des mitgelieferten Katalogs jederzeit eigene Rohrklassen erstellen oder bestehende an Ihre Standards anpassen.

Fehlerbehebung

• Falls die Isometrie-Symbole nicht korrekt angezeigt werden, prüfen Sie in der IsoSymbolStyles.dwg, ob die Blockdefinitionen nach dem Löschen der Geometrie tatsächlich in der Datei verblieben sind.
• Stellen Sie bei Problemen mit den SKEYs sicher, dass die XML-Syntax beim Kopieren nicht beschädigt wurde (alle Tags müssen korrekt geschlossen sein).
