4.4.15.1. Anschlüsse platzieren

In dieser Anleitung erfahren Sie, wie Sie Anschlüsse mithilfe des SuCri Modul 3 Plugins in AutoCAD Plant 3D oder Advance Steel fachgerecht platzieren. Die Anwendung ermöglicht eine effiziente Auswahl und Platzierung basierend auf verschiedenen Trägerkonstellationen und Einbausituationen.

Voraussetzungen

• Software: AutoCAD Plant 3D oder Advance Steel ist installiert.
• SuCri Plugin: Das Modul 3 ist ordnungsgemäß geladen.
• Arbeitsmodell: Ein aktives Projekt mit Trägern oder Strukturelementen ist geöffnet.

Video Beispiel

Schritt-für-Schritt-Anleitung

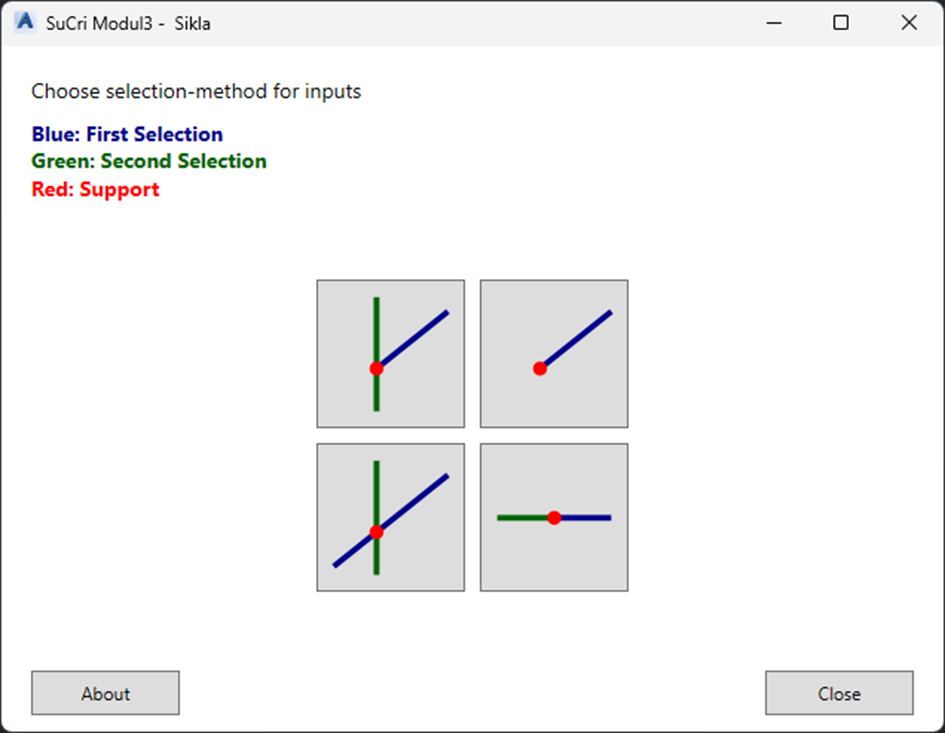

1. Befehl aufrufen: Geben Sie in der Befehlszeile SUCRI_MODUL3_GELENK_PICK ein. Das Hauptfenster der Anwendung öffnet sich.



2. Anschlusstyp identifizieren: Die Anschlüsse sind in vier Kategorien unterteilt:

   Freies Ende
   Kollision
   Kreuzung
   Gelenk

3. Träger auswählen: Klicken Sie auf die entsprechende Schaltfläche für Ihre Einbausituation. Das Fenster wird ausgeblendet, damit Sie die Träger im Modell selektieren können.

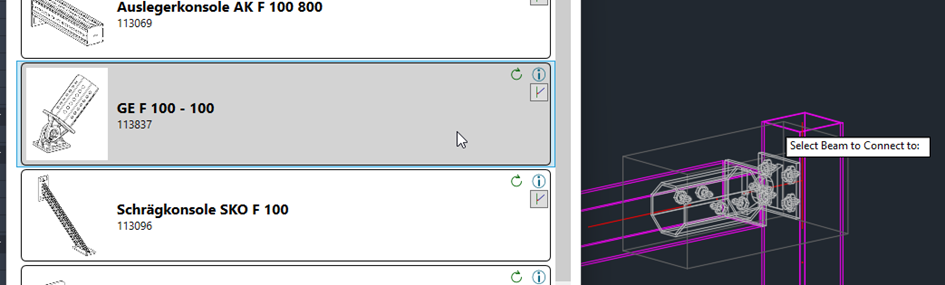

4. Anschluss aus Liste wählen: Nach der Selektion erscheint eine Liste der verfügbaren Anschlüsse. Wählen Sie den gewünschten Eintrag aus, um die Platzierung sofort auszuführen.



5. Optionale Mehrfachplatzierung: Sie können für dasselbe Produkt direkt weitere Einbausituationen wählen, indem Sie die Schaltfläche innerhalb des gewählten Anschlusses nutzen.



   Hinweis: Die Eingabe erfolgt in einer Schleife. Diese können Sie mit der Esc-Taste beenden.

Wichtige Hinweise

• Aktualisierung: Über das Kreispfeil-Symbol kann der Anschluss bei Katalog-Updates aktualisiert werden.



• Informationen: Die Info-Schaltfläche öffnet die Produktseite im Webbrowser.

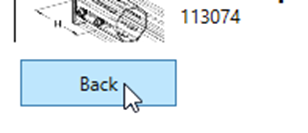

• Navigation: Die Back-Schaltfläche führt Sie zurück zur Hauptauswahl.



• Abschluss: Beenden Sie den Dialog über Close oder das X in der Kopfzeile. Die About-Schaltfläche zeigt Versions- und Kontaktinfos.

Fehlerbehebung

• Fenster erscheint nicht: Prüfen Sie die Schreibweise des Befehls oder ob das Plugin korrekt geladen wurde.
• Keine Anschlüsse in der Liste: Die Trägerauswahl passt eventuell nicht zur gewählten Kategorie (z.B. nur ein Träger bei "Kreuzung" gewählt).
• Hauptfenster bleibt verschwunden: Überprüfen Sie, ob Sie die Selektion im CAD mit Enter abgeschlossen haben oder ob das Fenster im Hintergrund liegt.
