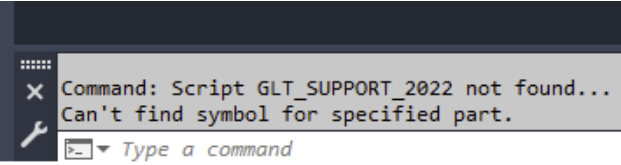

8.2.1. Fehlermeldung: „Can’t find symbol for specified part“

Erfahren Sie, wie Sie die Fehlermeldung "Can't find symbol for specified part" in Plant 3D lösen. Eine korrekte Konfiguration der Pfade und Skripte ist essenziell für die fehlerfreie Platzierung von Bauteilen.

Voraussetzungen

• Sie verwenden Autodesk AutoCAD Plant 3D.
• Die SuCri-Erweiterung ist installiert.
• Sie verfügen über eine aktive Lizenz für die Bauteilplatzierung.

Schritt-für-Schritt-Anleitung

1. Content-Pfade überprüfen

   Stellen Sie sicher, dass alle relevanten Katalog- und Supportdaten im korrekten Content-Ordner liegen. Gleichen Sie den in SuCri hinterlegten Pfad mit Ihrem aktuellen Projektpfad ab.



   Ergebnis: Die Inhalte (Support-Kataloge, Symbole, Skripte) sind für die Software wieder auffindbar.
2. CustomScripts prüfen und kopieren

   Kopieren Sie alle notwendigen Skripte manuell in den Ordner CustomScripts, falls diese dort fehlen. Verwenden Sie im Zweifelsfall die Original-Skripte aus der SuCri-Installation.

3. Skripte in Plant 3D registrieren

   Geben Sie in der Befehlszeile von Plant 3D den Befehl PlantRegisterCustomScripts ein und bestätigen Sie mit Enter. Damit werden die Skripte für die aktuelle Installation offiziell registriert.

4. Lizenzstatus kontrollieren

   Prüfen Sie, ob Ihre SuCri-Lizenz aktiv und noch gültig ist. Beachten Sie, dass bei abgelaufenen Testversionen keine neuen Bauteile mehr platziert werden können.

Wichtige Hinweise

• Mehrfachinstallationen vermeiden: Wenn mehrere Plant 3D- oder SuCri-Versionen parallel installiert sind, kann es zu Konflikten mit den Skriptpfaden kommen. Konsolidieren Sie Ihr System auf eine einheitliche Version.
• Saubere Deinstallation: Überreste alter Versionen führen oft dazu, dass falsche Pfade referenziert werden. Führen Sie bei hartnäckigen Problemen eine vollständige Neuinstallation durch.
• Best Practice: Prüfen Sie bei Fehlermeldungen grundsätzlich zuerst die Content-Pfade und führen Sie das Registrierungs-Kommando aus.

Fehlerbehebung

• Problem: Bauteile lassen sich trotz korrekter Pfade nicht platzieren.
  Lösung: Prüfen Sie, ob eine Lizenz aktiv ist; bereits platzierte Bauteile bleiben nämlich auch ohne Lizenz erhalten, was über den Status täuschen kann.
• Problem: Skripte werden nicht erkannt.
  Lösung: Führen Sie PlantRegisterCustomScripts erneut aus und stellen Sie sicher, dass keine Reste einer fehlerhaften Deinstallation im Pfad CustomScripts liegen.
