4.3.10.6. X-Verbindung, Verbindungsdialog öffnen (SuCri3ShowSelectConnection)

Übersicht

Die X-Verbindung verbindet zwei sich kreuzende Profile. Im Verbindungsdialog heißt die zugehörige Schaltfläche Kreuzung. Sie funktioniert auch, wenn die Profile aus verschiedenen Systemen stammen, im Video ein Systemprofil und ein HEA-100-Normprofil.

Wo finde ich die Funktion?

Im Verbindungsdialog (Registerkarte SuCri, Gruppe Module 3, Schaltfläche Connections, oder Befehl SuCri3ShowSelectConnection) über die Schaltfläche Kreuzung (X). Ist Modul 3 an die Werkzeugpalette angeheftet, startet die Schaltfläche Kreuzung in der Gruppe Verbindungen dieselbe Auswahl direkt, Befehl SuCri3ConnectCrossing.

Schritt für Schritt

1. Starten Sie den Verbindungsdialog über Registerkarte SuCri, Gruppe Module 3, Schaltfläche Connections oder mit SuCri3ShowSelectConnection.

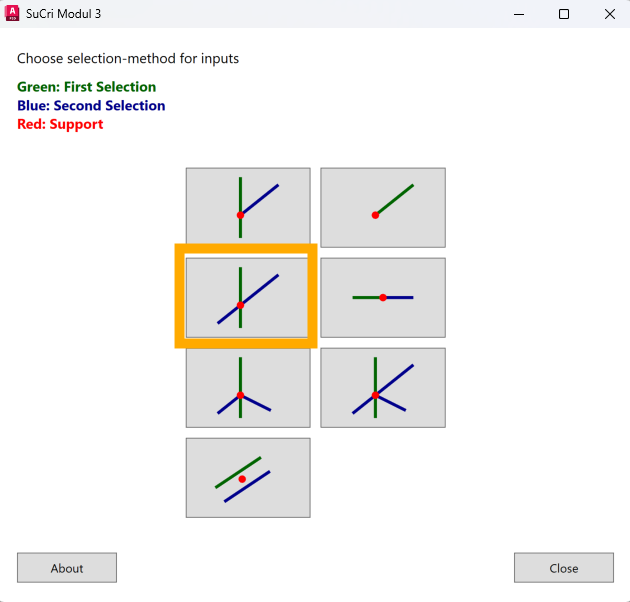

2. Klicken Sie auf die Schaltfläche Kreuzung. Der Dialog wird während der Auswahl ausgeblendet.
3. Wählen Sie bei der Abfrage Profil wählen, an das angeschlossen wird (Hauptprofil) das Hauptprofil.
4. Wählen Sie bei der Abfrage Anzuschließendes Profil wählen das zweite Profil.
5. Der Dialog zeigt die Liste der Verbinder, die zu diesen Profilen passen. Klicken Sie auf einen Eintrag. Die Verbindung wird sofort samt Schrauben im Modell erzeugt.
6. Schließen Sie den Dialog mit Schließen, oder kehren Sie mit Zurück zur Auswahl der Verbindungsart zurück.

Video: X-Verbindung in der Praxis

Funktionsweise im Detail

Nach der Auswahl beider Profile schlägt SuCri die passenden Verbinder vor, im Video eine Trägerklemme (Beam Clamp). Bei der X-Verbindung prüft SuCri auch den Abstand der Profile. Passt er nicht, meldet die Befehlszeile:

Verbindung '<Name>' erfordert Abstand = <Soll>, aktueller Abstand = <Ist>. Verschieben Sie das zweite Profil um <Differenz> näher an das Hauptprofil (beziehungsweise weiter vom Hauptprofil weg).

Tipps und Best Practices

• Gemischte Profile sind kein Hindernis: Systemprofil und Normprofil lassen sich verbinden, solange ein passender Verbinder existiert.
• Abstand prüfen: Wird kein Verbinder angeboten, lesen Sie den geforderten Abstand in der Befehlszeile ab.

Fehlerbehebung

• Dialog kehrt ohne Liste zurück: Der Abstand der Profile passt nicht zum Verbinder. Verschieben Sie das zweite Profil um die gemeldete Differenz oder passen Sie die Toleranz an.
