4.3.10.8. P-Verbindung, Verbindungsdialog öffnen (SuCri3ShowSelectConnection)
Auf dieser Seite
Übersicht
Die P-Verbindung ist die Wahl, wenn zwei Profile parallel verlaufen. Im Verbindungsdialog heißt die zugehörige Schaltfläche Parallel.
Hinweis: Die P-Verbindung ist nur in der Hilti-Extension verfügbar.
Wo finde ich die Funktion?

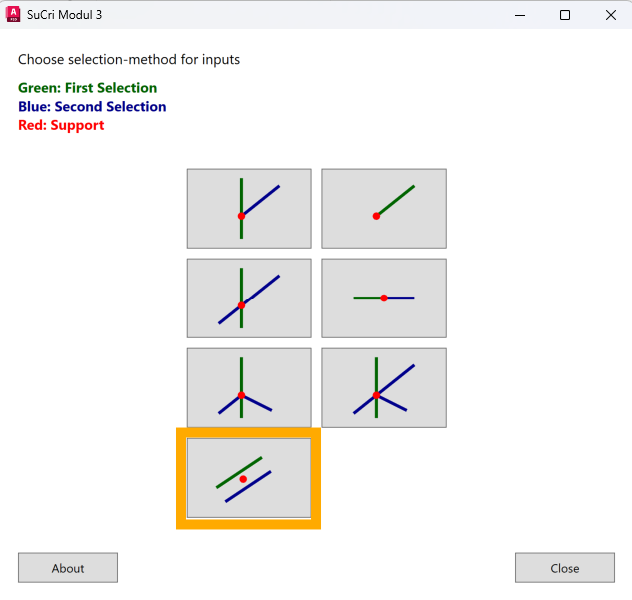

Im Verbindungsdialog (Registerkarte SuCri, Gruppe Module 3, Schaltfläche Connections, oder Befehl SuCri3ShowSelectConnection) über die Schaltfläche Parallel (P). Ist Modul 3 an die Werkzeugpalette angeheftet, startet die Schaltfläche Parallel in der Gruppe Verbindungen dieselbe Auswahl direkt, Befehl SuCri3ConnectParallel.
Schritt für Schritt
- Starten Sie den Verbindungsdialog über Registerkarte SuCri, Gruppe Module 3, Schaltfläche Connections oder mit
SuCri3ShowSelectConnection. - Klicken Sie auf die Schaltfläche Parallel. Der Dialog wird während der Auswahl ausgeblendet.
- Wählen Sie bei der Abfrage Profil wählen, an das angeschlossen wird (Hauptprofil) das Hauptprofil.
- Wählen Sie bei der Abfrage Anzuschließendes Profil wählen das zweite Profil.
- Der Dialog zeigt die Liste der Verbinder, die zu diesen Profilen passen. Klicken Sie auf einen Eintrag. Die Verbindung wird sofort samt Schrauben im Modell erzeugt.
- Schließen Sie den Dialog mit Schließen, oder kehren Sie mit Zurück zur Auswahl der Verbindungsart zurück.
Video: P-Verbindung in der Praxis
Funktionsweise im Detail
Nach der Auswahl beider Profile setzt SuCri den passenden Verbinder für parallele Profile. Alle Schrauben und Einzelteile stehen anschließend im Datenmanager und lassen sich in jeder Stückliste ausgeben.
Tipps und Best Practices
- Erst das Hauptprofil: Auch bei parallelen Profilen fragt SuCri zuerst das Hauptprofil, dann das parallele Profil ab.
Fehlerbehebung
- Kein Verbinder angeboten: Prüfen Sie, ob die Profile innerhalb der Toleranz parallel liegen und den vom Verbinder benötigten Abstand haben. Hinweise stehen in der Befehlszeile.
Verwandte Artikel
- Modul 3 (P3D), Überblick über alle Funktionen von Modul 3 in Plant 3D™.
- Fehlersuche Modul 3 (P3D), bekannte Probleme und Lösungen zu Modul 3 in Plant 3D™.
