4.3.10.2. T-Verbindung, Verbindungsdialog öffnen (SuCri3ShowSelectConnection)
Auf dieser Seite
Übersicht
Die T-Verbindung verbindet ein anschließendes Profil mit einem durchlaufenden Hauptprofil, das Profil stößt also auf das Hauptprofil. Im Verbindungsdialog heißt die zugehörige Schaltfläche Kollision. Voraussetzung sind Profile, für die der Hersteller diese Verbindungsart vorsieht.
Wo finde ich die Funktion?
Im Verbindungsdialog (Registerkarte SuCri, Gruppe Module 3, Schaltfläche Connections, oder Befehl SuCri3ShowSelectConnection) über die Schaltfläche Kollision (T). Ist Modul 3 an die Werkzeugpalette angeheftet, startet die Schaltfläche Kollision in der Gruppe Verbindungen dieselbe Auswahl direkt, Befehl SuCri3ConnectCollision.
Schritt für Schritt

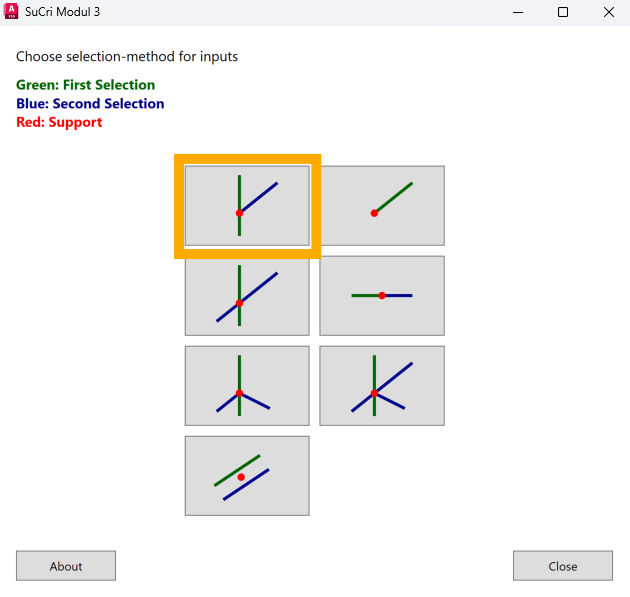

- Starten Sie den Verbindungsdialog über Registerkarte SuCri, Gruppe Module 3, Schaltfläche Connections oder mit
SuCri3ShowSelectConnection. - Klicken Sie auf die Schaltfläche Kollision. Der Dialog wird während der Auswahl ausgeblendet.
- Wählen Sie bei der Abfrage Profil wählen, an das angeschlossen wird (Hauptprofil) das Hauptprofil.
- Wählen Sie bei der Abfrage Anzuschließendes Profil wählen das zweite Profil.
- Der Dialog zeigt die Liste der Verbinder, die zu diesen Profilen passen. Klicken Sie auf einen Eintrag. Die Verbindung wird sofort samt Schrauben im Modell erzeugt.
- Schließen Sie den Dialog mit Schließen, oder kehren Sie mit Zurück zur Auswahl der Verbindungsart zurück.
Video: T-Verbindung in der Praxis
Funktionsweise im Detail
SuCri bestimmt aus beiden Profilen die Anordnung und bietet alle Verbinder an, die der Hersteller für diese Profilkombination vorsieht. Nach der Auswahl steht die Verbindung samt Schrauben im Modell.
Im Datenmanager finden Sie unter den Halterungen alle Teile, die zu dieser Verbindung gehören. Sie lassen sich damit vollständig in eine Stückliste übernehmen.
Die Seite, auf die der Schenkel des Verbinders zeigt, richtet sich nach dem Klickpunkt auf dem Hauptprofil (siehe Verbinder ausrichten).
Tipps und Best Practices
- Reihenfolge einhalten: Erst das durchlaufende Hauptprofil, dann das anstoßende Profil.
- Keine Vorschläge? Die Profile sind nicht für diese Verbindungsart vorgesehen, oder Abstand beziehungsweise Winkel liegen außerhalb der Toleranz.
Fehlerbehebung
- Dialog kehrt ohne Liste zurück: Lesen Sie die Befehlszeile. Fehlt Abstand, nennt sie Soll- und Istabstand.
- Verbinder zeigt zur falschen Seite: Setzen Sie die Verbindung erneut und klicken Sie das Hauptprofil auf der gewünschten Seite an.
Verwandte Artikel
- Modul 3 (P3D), Überblick über alle Funktionen von Modul 3 in Plant 3D™.
- Fehlersuche Modul 3 (P3D), bekannte Probleme und Lösungen zu Modul 3 in Plant 3D™.
